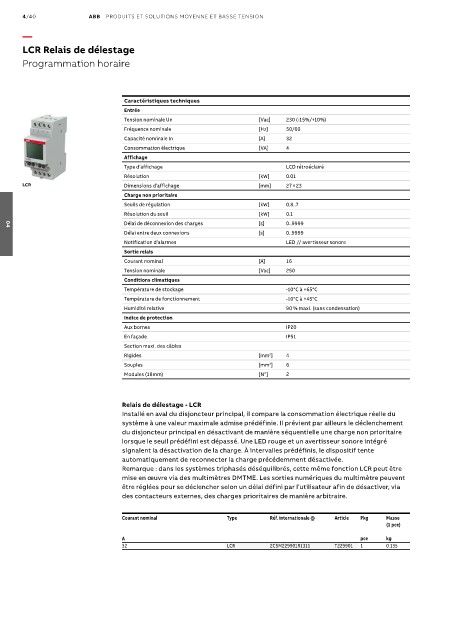

Page 648 - Les indispensables 2021

4/40 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
LCR Relais de délestage

Programmation horaire

Caractéristiques techniques
Entrée
Tension nominale Un [Vac] 230 (-15%/+10%)
Fréquence nominale [Hz] 50/60
Capacité nominale In [A] 32
Consommation électrique [VA] 4
Affichage
Type d’affichage LCD rétroéclairé
Résolution [kW] 0.01
LCR Dimensions d’affichage [mm] 27 × 23
Charge non prioritaire
Seuils de régulation [kW] 0.8..7
Résolution du seuil [kW] 0.1
Délai de déconnexion des charges [s] 0..9999
04
Délai entre deux connexions [s] 0..9999
Notification d’alarmes LED // avertisseur sonore
Sortie relais
Courant nominal [A] 16
Tension nominale [Vac] 250
Conditions climatiques
Température de stockage -10°C à +65°C
Température de fonctionnement -10°C à +45°C
Humidité relative 90 % maxi. (sans condensation)
Indice de protection
Aux bornes IP20
En façade IP51
Section maxi. des câbles
Rigides [mm ] 2 4
Souples [mm ] 2 6
Modules (18mm) [N°] 2

Relais de délestage - LCR
Installé en aval du disjoncteur principal, il compare la consommation électrique réelle du
système à une valeur maximale admise prédéfinie. Il prévient par ailleurs le déclenchement
du disjoncteur principal en désactivant de manière séquentielle une charge non prioritaire
lorsque le seuil prédéfini est dépassé. Une LED rouge et un avertisseur sonore intégré
signalent la désactivation de la charge. À intervalles prédéfinis, le dispositif tente
automatiquement de reconnecter la charge précédemment désactivée.
Remarque : dans les systèmes triphasés déséquilibrés, cette même fonction LCR peut être
mise en œuvre via des multimètres DMTME. Les sorties numériques du multimètre peuvent
être réglées pour se déclencher selon un délai défini par l’utilisateur afin de désactiver, via
des contacteurs externes, des charges prioritaires de manière arbitraire.

Courant nominal Type Réf. internationale @ Article Pkg Masse
(1 pce)

A pce kg
32 LCR 2CSM229901R1311 T229901 1 0.135
