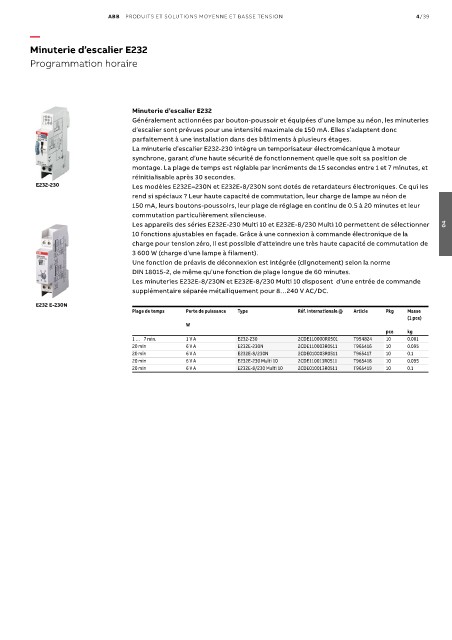

Page 647 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/39

—
Minuterie d’escalier E232

Programmation horaire

Minuterie d’escalier E232
Généralement actionnées par bouton-poussoir et équipées d’une lampe au néon, les minuteries
d’escalier sont prévues pour une intensité maximale de 150 mA. Elles s’adaptent donc
parfaitement à une installation dans des bâtiments à plusieurs étages.
La minuterie d’escalier E232-230 intègre un temporisateur électromécanique à moteur
synchrone, garant d’une haute sécurité de fonctionnement quelle que soit sa position de
montage. La plage de temps est réglable par incréments de 15 secondes entre 1 et 7 minutes, et
réinitialisable après 30 secondes.
E232-230 Les modèles E232E–230N et E232E-8/230N sont dotés de retardateurs électroniques. Ce qui les
rend si spéciaux ? Leur haute capacité de commutation, leur charge de lampe au néon de
150 mA, leurs boutons-poussoirs, leur plage de réglage en continu de 0.5 à 20 minutes et leur
commutation particulièrement silencieuse.
Les appareils des séries E232E-230 Multi 10 et E232E-8/230 Multi 10 permettent de sélectionner 04
10 fonctions ajustables en façade. Grâce à une connexion à commande électronique de la
charge pour tension zéro, il est possible d’atteindre une très haute capacité de commutation de
3 600 W (charge d’une lampe à filament).
Une fonction de préavis de déconnexion est intégrée (clignotement) selon la norme
DIN 18015-2, de même qu’une fonction de plage longue de 60 minutes.
Les minuteries E232E-8/230N et E232E-8/230 Multi 10 disposent d’une entrée de commande
supplémentaire séparée métalliquement pour 8…240 V AC/DC.

E232 E-230N
Plage de temps Perte de puissance Type Réf. internationale @ Article Pkg Masse
(1 pce)
W
pce kg
1 … 7 min. 1 V A E232-230 2CDE110000R0501 T954824 10 0.081
20 min 6 V A E232E-230N 2CDE110003R0511 T965416 10 0.095
20 min 6 V A E232E-8/230N 2CDE010003R0511 T965417 10 0.1
20 min 6 V A E232E-230 Multi 10 2CDE110013R0511 T965418 10 0.095
20 min 6 V A E232E-8/230 Multi 10 2CDE010013R0511 T965419 10 0.1
