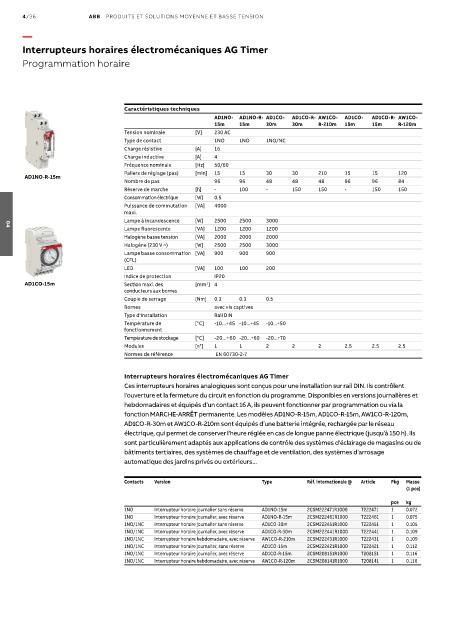

4/36 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Interrupteurs horaires électromécaniques AG Timer

Programmation horaire

Caractéristiques techniques
AD1NO- AD1NO-R- AD1CO- AD1CO-R- AW1CO- AD1CO- AD1CO-R- AW1CO-
15m 15m 30m 30m R-210m 15m 15m R-120m
Tension nominale [V] 230 AC
Type de contact 1NO 1NO 1NO/NC
Charge résistive [A] 16
Charge inductive [A] 4
Fréquence nominale [Hz] 50/60
Paliers de réglage (pas) [min] 15 15 30 30 210 15 15 120
AD1NO-R-15m
Nombre de pas 96 96 48 48 48 96 96 84
Réserve de marche [h] - 100 - 150 150 - 150 150
Consommation électrique [W] 0.5
Puissance de commutation [VA] 4000
maxi.
Lampe à incandescence [W] 2500 2500 3000
Lampe fluorescente [VA] 1200 1200 1200
04
Halogène basse tension [VA] 2000 2000 2000
Halogène (230 V ~) [W] 2500 2500 3000
Lampe basse consommation [VA] 900 900 900
(CFL)
LED [VA] 100 100 200
Indice de protection IP20
AD1CO-15m Section maxi. des [mm ] 4
2
conducteurs aux bornes
Couple de serrage [Nm] 0.3 0.3 0.5
Bornes avec vis captives
Type d'installation Rail DIN
Température de [°C] -10...+45 -10...+45 -10...+50
fonctionnement
Température de stockage [°C] -20...+60 -20...+60 -20...+70
Modules [n°] 1 1 2 2 2 2.5 2.5 2.5
Normes de référence EN 60730-2-7

Interrupteurs horaires électromécaniques AG Timer
Ces interrupteurs horaires analogiques sont conçus pour une installation sur rail DIN. Ils contrôlent
l’ouverture et la fermeture du circuit en fonction du programme. Disponibles en versions journalières et
hebdomadaires et équipés d’un contact 16 A, ils peuvent fonctionner par programmation ou via la
fonction MARCHE-ARRÊT permanente. Les modèles AD1NO-R-15m, AD1CO-R-15m, AW1CO-R-120m,
AD1CO-R-30m et AW1CO-R-210m sont équipés d’une batterie intégrée, rechargée par le réseau
électrique, qui permet de conserver l’heure réglée en cas de longue panne électrique (jusqu’à 150 h). Ils
sont particulièrement adaptés aux applications de contrôle des systèmes d'éclairage de magasins ou de
bâtiments tertiaires, des systèmes de chauffage et de ventilation, des systèmes d’arrosage
automatique des jardins privés ou extérieurs...

Contacts Version Type Réf. internationale @ Article Pkg Masse
(1 pce)

pce kg
1NO Interrupteur horaire journalier sans réserve AD1NO-15m 2CSM222471R1000 T222471 1 0.072
1NO Interrupteur horaire journalier, avec réserve AD1NO-R-15m 2CSM222461R1000 T222461 1 0.075
1NO/1NC Interrupteur horaire journalier sans réserve AD1CO-30m 2CSM222451R1000 T222451 1 0.105
1NO/1NC Interrupteur horaire journalier, avec réserve AD1CO-R-30m 2CSM222441R1000 T222441 1 0.109
1NO/1NC Interrupteur horaire hebdomadaire, avec réserve AW1CO-R-210m 2CSM222431R1000 T222431 1 0.109
1NO/1NC Interrupteur horaire journalier, sans réserve AD1CO-15m 2CSM222421R1000 T222421 1 0.112
1NO/1NC Interrupteur horaire journalier, avec réserve AD1CO-R-15m 2CSM208151R1000 T208151 1 0.116
1NO/1NC Interrupteur horaire hebdomadaire, avec réserve AW1CO-R-120m 2CSM208141R1000 T208141 1 0.116
