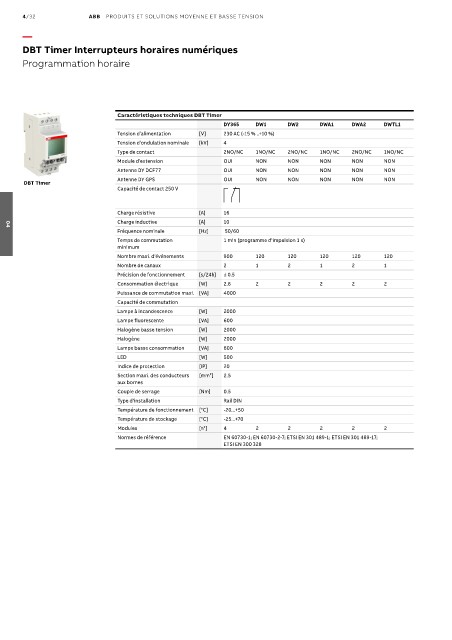

Page 640 - Les indispensables 2021

4/32 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
DBT Timer Interrupteurs horaires numériques

Programmation horaire

Caractéristiques techniques DBT Timer
DY365 DW1 DW2 DWA1 DWA2 DWTL1
Tension d’alimentation [V] 230 AC (-15 % ..+10 %)
Tension d’ondulation nominale [kV] 4
Type de contact 2NO/NC 1NO/NC 2NO/NC 1NO/NC 2NO/NC 1NO/NC
Module d’extension OUI NON NON NON NON NON
Antenne DY DCF77 OUI NON NON NON NON NON
Antenne DY GPS OUI NON NON NON NON NON
DBT Timer
Capacité de contact 250 V

Charge résistive [A] 16
Charge inductive [A] 10
04
Fréquence nominale [Hz] 50/60
Temps de commutation 1 min (programme d'impulsion 1 s)
minimum
Nombre maxi. d'événements 900 120 120 120 120 120
Nombre de canaux 2 1 2 1 2 1
Précision de fonctionnement [s/24h] ± 0.5
Consommation électrique [W] 2.6 2 2 2 2 2
Puissance de commutation maxi. [VA] 4000
Capacité de commutation
Lampe à incandescence [W] 2000
Lampe fluorescente [VA] 600
Halogène basse tension [W] 2000
Halogène [W] 2000
Lampe basse consommation [VA] 600
LED [W] 500
Indice de protection [IP] 20
Section maxi. des conducteurs [mm²] 2.5
aux bornes
Couple de serrage [Nm] 0.5
Type d'installation Rail DIN
Température de fonctionnement [°C] -20...+50
Température de stockage [°C] -25...+70
Modules [n°] 4 2 2 2 2 2
Normes de référence EN 60730-1; EN 60730-2-7; ETSI EN 301 489-1; ETSI EN 301 489-17;
ETSI EN 300 328
