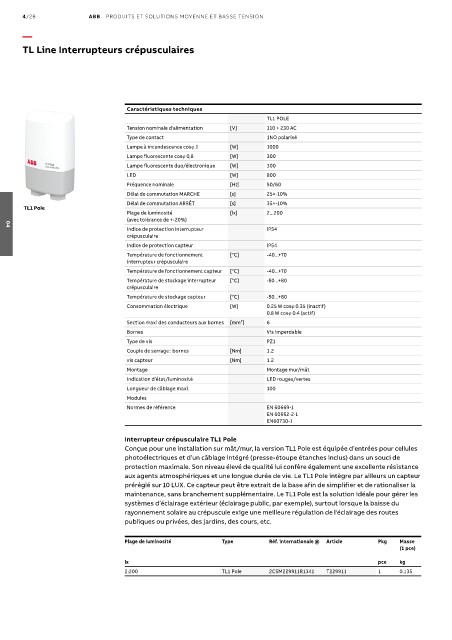

Page 636 - Les indispensables 2021

4/28 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
TL Line Interrupteurs crépusculaires

Caractéristiques techniques
TL1 POLE
Tension nominale d'alimentation [V] 110 ÷ 230 AC
Type de contact 1NO polarisé
Lampe à incandescence cosj 1 [W] 1000
Lampe fluorescente cosj 0,8 [W] 300
Lampe fluorescente duo/électronique [W] 300
LED [W] 800
Fréquence nominale [Hz] 50/60
Délai de commutation MARCHE [s] 25+-10%
Délai de commutation ARRÊT [s] 35+-10%
TL1 Pole
Plage de luminosité [lx] 2...200
(avec tolérance de +-20%)
Indice de protection interrupteur IP54
04
crépusculaire
Indice de protection capteur IP54
Température de fonctionnement [°C] -40...+70
interrupteur crépusculaire
Température de fonctionnement capteur [°C] -40...+70
Température de stockage interrupteur [°C] -50...+80
crépusculaire
Température de stockage capteur [°C] -50...+80
Consommation électrique [W] 0.25 W cosj 0.35 (inactif)
0.8 W cosj 0.4 (actif)
Section maxi des conducteurs aux bornes [mm²] 6
Bornes Vis imperdable
Type de vis PZ1
Couple de serrage : bornes [Nm] 1.2
vis capteur [Nm] 1.2
Montage Montage mur/mât
Indication d’état/luminosité LED rouges/vertes
Longueur de câblage maxi. 100
Modules
Normes de référence EN 60669-1
EN 60662-2-1
EN60730-1

Interrupteur crépusculaire TL1 Pole
Conçue pour une installation sur mât/mur, la version TL1 Pole est équipée d’entrées pour cellules
photoélectriques et d’un câblage intégré (presse-étoupe étanches inclus) dans un souci de
protection maximale. Son niveau élevé de qualité lui confère également une excellente résistance
aux agents atmosphériques et une longue durée de vie. Le TL1 Pole intègre par ailleurs un capteur
préréglé sur 10 LUX. Ce capteur peut être extrait de la base afin de simplifier et de rationaliser la
maintenance, sans branchement supplémentaire. Le TL1 Pole est la solution idéale pour gérer les
systèmes d’éclairage extérieur (éclairage public, par exemple), surtout lorsque la baisse du
rayonnement solaire au crépuscule exige une meilleure régulation de l'éclairage des routes
publiques ou privées, des jardins, des cours, etc.

Plage de luminosité Type Réf. internationale @ Article Pkg Masse
(1 pce)

lx pce kg
2:200 TL1 Pole 2CSM229911R1341 T229911 1 0.135
