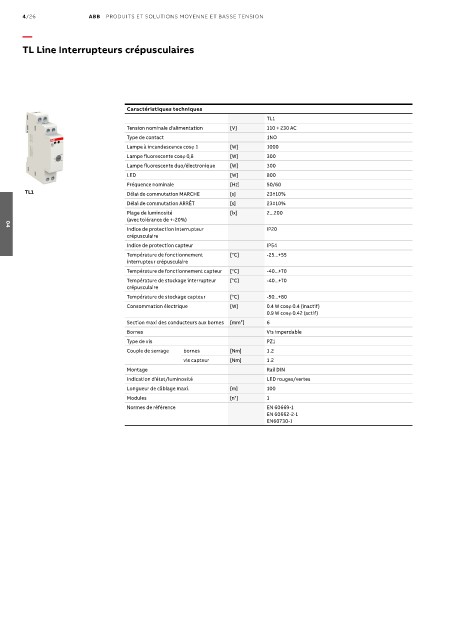

Page 634 - Les indispensables 2021

4/26 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
TL Line Interrupteurs crépusculaires

Caractéristiques techniques
TL1
Tension nominale d'alimentation [V] 110 ÷ 230 AC
Type de contact 1NO
Lampe à incandescence cosj 1 [W] 1000
Lampe fluorescente cosj 0,8 [W] 300
Lampe fluorescente duo/électronique [W] 300
LED [W] 800
Fréquence nominale [Hz] 50/60
TL1 Délai de commutation MARCHE [s] 23±10%
Délai de commutation ARRÊT [s] 23±10%
Plage de luminosité [lx] 2...200
(avec tolérance de +-20%)
Indice de protection interrupteur IP20
04
crépusculaire
Indice de protection capteur IP54
Température de fonctionnement [°C] -25...+55
interrupteur crépusculaire
Température de fonctionnement capteur [°C] -40...+70
Température de stockage interrupteur [°C] -40...+70
crépusculaire
Température de stockage capteur [°C] -50...+80
Consommation électrique [W] 0.4 W cosj 0.4 (inactif)
0.9 W cosj 0.42 (actif)
Section maxi des conducteurs aux bornes [mm²] 6
Bornes Vis imperdable
Type de vis PZ1
Couple de serrage bornes [Nm] 1.2
vis capteur [Nm] 1.2
Montage Rail DIN
Indication d’état/luminosité LED rouges/vertes
Longueur de câblage maxi. [m] 100
Modules [n°] 1
Normes de référence EN 60669-1
EN 60662-2-1
EN60730-1
