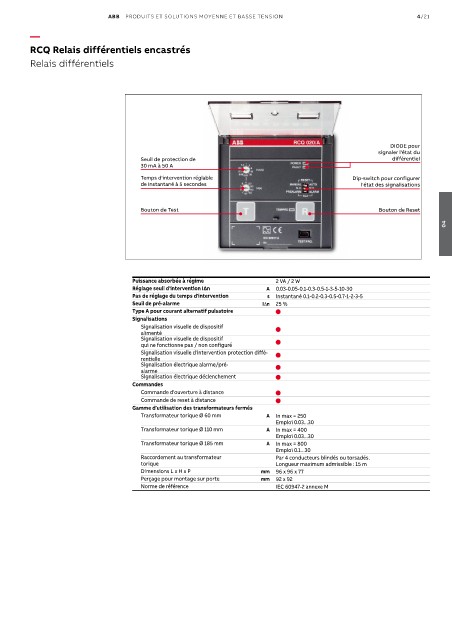

RCQ Relais différentiels encastrés

Relais différentiels

DIODE pour
signaler l'état du
Seuil de protection de différentiel
30 mA à 50 A
Temps d'intervention réglable Dip-switch pour configurer
de instantané à 5 secondes l'état des signalisations

Bouton de Test Bouton de Reset
04

Puissance absorbée à régime 2 VA / 2 W
Réglage seuil d'intervention IΔn A 0.03-0.05-0.1-0.3-0.5-1-3-5-10-30
Pas de réglage du temps d'intervention s instantané 0.1-0.2-0.3-0.5-0.7-1-2-3-5
Seuil de pré-alarme IΔn 25 %
Type A pour courant alternatif pulsatoire 
Signalisations
Signalisation visuelle de dispositif 
alimenté
Signalisation visuelle de dispositif
qui ne fonctionne pas / non configuré 
Signalisation visuelle d'intervention protection diffé- 
rentielle
Signalisation électrique alarme/pré- 
alarme
Signalisation électrique déclenchement 
Commandes
Commande d'ouverture à distance 
Commande de reset à distance 
Gamme d'utilisation des transformateurs fermés
Transformateur torique Ø 60 mm A In max = 250
Emploi 0.03...30
Transformateur torique Ø 110 mm A In max = 400
Emploi 0.03...30
Transformateur torique Ø 185 mm A In max = 800
Emploi 0.1...30
Raccordement au transformateur Par 4 conducteurs blindés ou torsadés.
torique Longueur maximum admissible : 15 m
Dimensions L x H x P mm 96 x 96 x 77
Perçage pour montage sur porte mm 92 x 92
Norme de référence IEC 60947-2 annexe M
