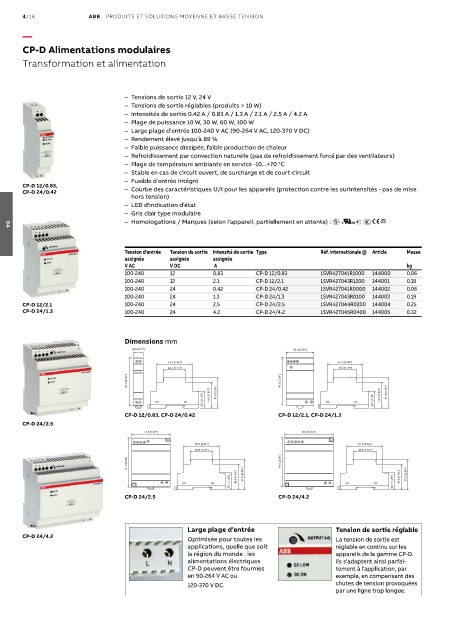

4/16 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
CP-D Alimentations modulaires

Transformation et alimentation

– Tensions de sortie 12 V, 24 V
2CDC 271 024 F0b07 – Intensités de sortie 0.42 A / 0.83 A / 1.3 A / 2.1 A / 2.5 A / 4.2 A
– Tensions de sortie réglables (produits > 10 W)
– Plage de puissance 10 W, 30 W, 60 W, 100 W
– Large plage d'entrée 100-240 V AC (90-264 V AC, 120-370 V DC)
– Rendement élevé jusqu'à 89 %
– Faible puissance dissipée, faible production de chaleur
– Refroidissement par convection naturelle (pas de refroidissement forcé par des ventilateurs)
– Plage de température ambiante en service -10...+70 °C
– Stable en cas de circuit ouvert, de surcharge et de court-circuit
– Fusible d'entrée intégré
CP-D 12/0.83, – Courbe des caractéristiques U/I pour les appareils (protection contre les surintensités - pas de mise
CP-D 24/0.42
hors tension)
– LED d'indication d’état
– Gris clair type modulaire
– Homologations / Marques (selon l'appareil, partiellement en attente) :
2CDC 271 025 F0b07
04

Tension d'entrée
assignée
assignée
assignée Tension de sortie Intensité de sortie Type Réf. internationale @ Article Masse
V AC V DC A kg
100-240 12 0.83 CP-D 12/0.83 1SVR427041R1000 144000 0.06
100-240 12 2.1 CP-D 12/2.1 1SVR427043R1200 144001 0.19
100-240 24 0.42 CP-D 24/0.42 1SVR427041R0000 144002 0.06
100-240 24 1.3 CP-D 24/1.3 1SVR427043R0100 144003 0.19
CP-D 12/2.1 100-240 24 2.5 CP-D 24/2.5 1SVR427044R0200 144004 0.25
CP-D 24/1.3 100-240 24 4.2 CP-D 24/4.2 1SVR427045R0400 144005 0.32

2CDC 271 028 F0b07 Dimensions mm 53,0 [2.09”] 67,0 [2.64”]
18,0 [0.71”]
67,0 [2.64”]
44,5 [1.75”]
44,5 [1.75”]
91,0 [3.58”] 91,0 [3.58”]

32,1 [1.26”] 49,0 [1.93”] 57,5 [2.26”] 2CDC 272 011 F0b07 32,1 [1.26”] 49,0 [1.93”] 57,5 [2.26”] 2CDC 272 012 F0b07

CP-D 12/0.83, CP-D 24/0.42 CP-D 12/2.1, CP-D 24/1.3
CP-D 24/2.5
71,0 [2.80”] 89,9 [3.54”]
67,0 [2.64”] 67,0 [2.64”]
44,5 [1.75”] 44,5 [1.75”]
2CDC 271 029 F0b07 91,0 [3.58”] 32,1 [1.26”] 49,0 [1.93”] 57,5 [2.26”] 2CDC 272 013 F0b07 91,0 [3.58”] 32,1 [1.26”] 49,0 [1.93”] 57,5 [2.26”] 2CDC 272 014 F0b07

CP-D 24/2.5 CP-D 24/4.2

Large plage d'entrée Tension de sortie réglable
CP-D 24/4.2 Optimisée pour toutes les La tension de sortie est
applications, quelle que soit réglable en continu sur les
la région du monde : les appareils de la gamme CP-D.
alimentations électriques Ils s'adaptent ainsi parfai-
CP-D peuvent être fournies tement à l'application, par
en 90-264 V AC ou exemple, en compensant des
120-370 V DC. chutes de tension provoquées
par une ligne trop longue.
