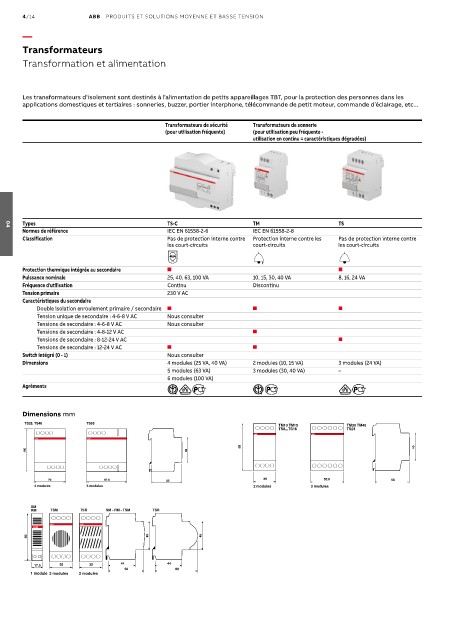

Page 622 - Les indispensables 2021

4/14 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Transformateurs

Transformation et alimentation

Les transformateurs d’isolement sont destinés à l’alimentation de petits appareillages TBT, pour la protection des personnes dans les
applications domestiques et tertiaires : sonneries, buzzer, portier interphone, télécommande de petit moteur, commande d’éclairage, etc...

Transformateurs de sécurité Transformateurs de sonnerie
(pour utilisation fréquente) (pour utilisation peu fréquente -
utilisation en continu = caractéristiques dégradées)

Types TS-C TM TS
04
Normes de référence IEC EN 61558-2-6 IEC EN 61558-2-8
Classification Pas de protection interne contre Protection interne contre les Pas de protection interne contre
les court-circuits court-circuits les court-circuits

Protection thermique intégrée au secondaire ■ ■
Puissance nominale 25, 40, 63, 100 VA 10, 15, 30, 40 VA 8, 16, 24 VA
Fréquence d'utilisation Continu Discontinu
Tension primaire 230 V AC
Caractéristiques du secondaire
Double isolation enroulement primaire / secondaire ■ ■ ■
Tension unique de secondaire : 4-6-8 V AC Nous consulter
Tensions de secondaire : 4-6-8 V AC Nous consulter
Tensions de secondaire : 4-8-12 V AC ■
Tensions de secondaire : 8-12-24 V AC ■
Tensions de secondaire : 12-24 V AC ■ ■
Switch intégré (0 - 1) Nous consulter
Dimensions 4 modules (25 VA, 40 VA) 2 modules (10, 15 VA) 3 modules (24 VA)
5 modules (63 VA) 3 modules (30, 40 VA) –
6 modules (100 VA)
Agréments

Dimensions mm
TS25, TS40 TS63
TM10 TM15 TM30 TM40
TS8...TS16 TS24
85 45
100 45

70 87.5 58 35 52.5 58
4 modules 5 modules 2 modules 3 modules

SM
RM TSM TSR SM - RM - TSM TSR

85 45 45

17.5 35 35 44 44
58 68
1 module 2 modules 2 modules
