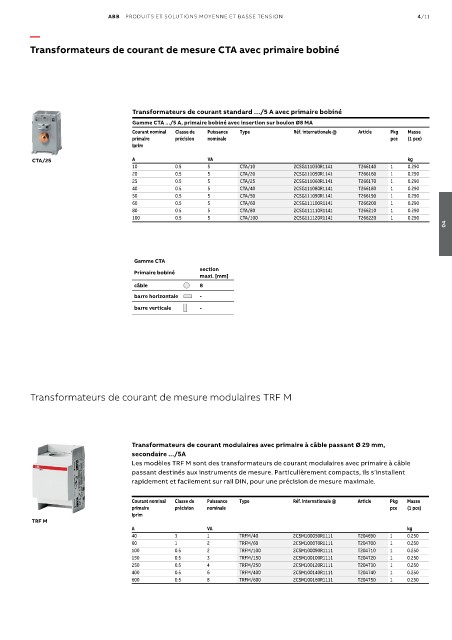

Page 619 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/11

—
Transformateurs de courant de mesure CTA avec primaire bobiné

Transformateurs de courant standard …/5 A avec primaire bobiné
Gamme CTA .../5 A, primaire bobiné avec insertion sur boulon Ø8 MA
Courant nominal Classe de Puissance Type Réf. internationale @ Article Pkg Masse
primaire précision nominale pce (1 pce)
Iprim

CTA/25 A VA kg
10 0.5 5 CTA/10 2CSG111030R1141 T266140 1 0.290
20 0.5 5 CTA/20 2CSG111050R1141 T266160 1 0.290
25 0.5 5 CTA/25 2CSG111060R1141 T266170 1 0.290
40 0.5 5 CTA/40 2CSG111080R1141 T266180 1 0.290
50 0.5 5 CTA/50 2CSG111090R1141 T266190 1 0.290
60 0.5 5 CTA/60 2CSG111100R1141 T266200 1 0.290
80 0.5 5 CTA/80 2CSG111110R1141 T266210 1 0.290
100 0.5 5 CTA/100 2CSG111120R1141 T266220 1 0.290
04

Gamme CTA
section
Primaire bobiné
maxi. [mm]
câble 8
barre horizontale -
barre verticale -

Transformateurs de courant de mesure modulaires TRF M

Transformateurs de courant modulaires avec primaire à câble passant Ø 29 mm,
secondaire .../5A
Les modèles TRF M sont des transformateurs de courant modulaires avec primaire à câble
passant destinés aux instruments de mesure. Particulièrement compacts, ils s’installent
rapidement et facilement sur rail DIN, pour une précision de mesure maximale.

Courant nominal Classe de Puissance Type Réf. internationale @ Article Pkg Masse
primaire précision nominale pce (1 pce)
Iprim
TRF M
A VA kg
40 3 1 TRFM/40 2CSM100050R1111 T204690 1 0.250
60 1 2 TRFM/60 2CSM100070R1111 T204700 1 0.250
100 0.5 2 TRFM/100 2CSM100090R1111 T204710 1 0.250
150 0.5 3 TRFM/150 2CSM100100R1111 T204720 1 0.250
250 0.5 4 TRFM/250 2CSM100120R1111 T204730 1 0.250
400 0.5 6 TRFM/400 2CSM100140R1111 T204740 1 0.250
600 0.5 8 TRFM/600 2CSM100160R1111 T204750 1 0.250
