4/8 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

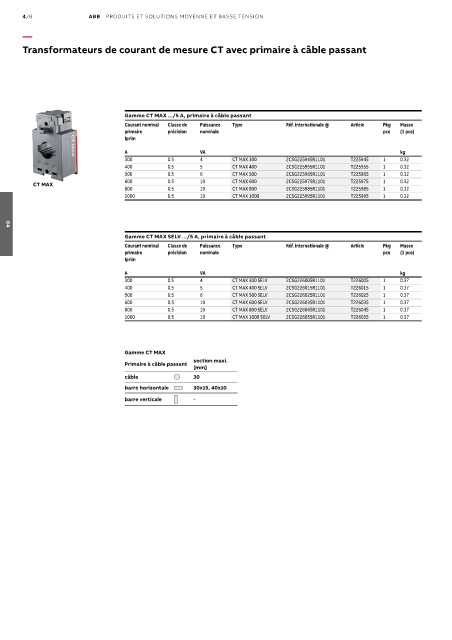

Transformateurs de courant de mesure CT avec primaire à câble passant

Gamme CT MAX .../5 A, primaire à câble passant
Courant nominal Classe de Puissance Type Réf. internationale @ Article Pkg Masse
primaire précision nominale pce (1 pce)
Iprim

A VA kg
300 0.5 4 CT MAX 300 2CSG225945R1101 T225945 1 0.32
400 0.5 5 CT MAX 400 2CSG225955R1101 T225955 1 0.32
500 0.5 6 CT MAX 500 2CSG225965R1101 T225965 1 0.32
600 0.5 10 CT MAX 600 2CSG225975R1101 T225975 1 0.32
CT MAX
800 0.5 10 CT MAX 800 2CSG225985R1101 T225985 1 0.32
1000 0.5 10 CT MAX 1000 2CSG225995R1101 T225995 1 0.32

04
Gamme CT MAX SELV .../5 A, primaire à câble passant
Courant nominal Classe de Puissance Type Réf. internationale @ Article Pkg Masse
primaire précision nominale pce (1 pce)
Iprim

A VA kg
300 0.5 4 CT MAX 300 SELV 2CSG226005R1101 T226005 1 0.37
400 0.5 5 CT MAX 400 SELV 2CSG226015R1101 T226015 1 0.37
500 0.5 6 CT MAX 500 SELV 2CSG226025R1101 T226025 1 0.37
600 0.5 10 CT MAX 600 SELV 2CSG226035R1101 T226035 1 0.37
800 0.5 10 CT MAX 800 SELV 2CSG226045R1101 T226045 1 0.37
1000 0.5 10 CT MAX 1000 SELV 2CSG226055R1101 T226055 1 0.37

Gamme CT MAX
section maxi.
Primaire à câble passant
[mm]
câble 30
barre horizontale 30x15, 40x10
barre verticale -
