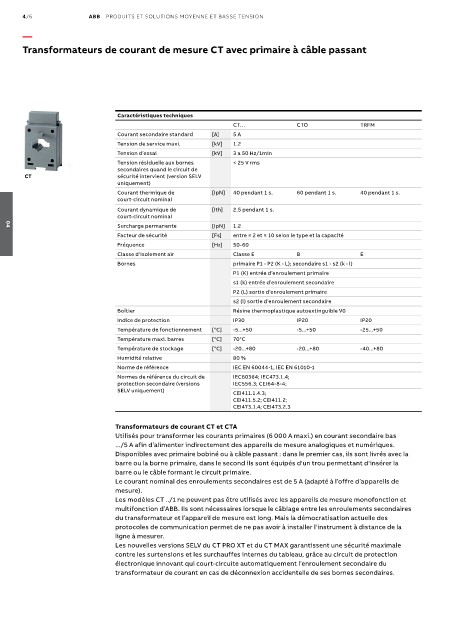

4/6 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Transformateurs de courant de mesure CT avec primaire à câble passant

Caractéristiques techniques
CT… CTO TRFM
Courant secondaire standard [A] 5 A
Tension de service maxi. [kV] 1.2
Tension d’essai [kV] 3 a 50 Hz/1min
Tension résiduelle aux bornes < 25 V rms
secondaires quand le circuit de
CT sécurité intervient (version SELV
uniquement)
Courant thermique de [IpN] 40 pendant 1 s. 60 pendant 1 s. 40 pendant 1 s.
court-circuit nominal
Courant dynamique de [Ith] 2.5 pendant 1 s.
court-circuit nominal
Surcharge permanente [IpN] 1.2
04
Facteur de sécurité [Fs] entre ≤ 2 et ≤ 10 selon le type et la capacité
Fréquence [Hz] 50-60
Classe d'isolement air Classe E B E
Bornes primaire P1 - P2 (K - L); secondaire s1 - s2 (k - l)
P1 (K) entrée d’enroulement primaire
s1 (k) entrée d’enroulement secondaire
P2 (L) sortie d’enroulement primaire
s2 (l) sortie d’enroulement secondaire
Boîtier Résine thermoplastique autoextinguible V0
Indice de protection IP30 IP20 IP20
Température de fonctionnement [°C] -5...+50 -5...+50 -25...+50
Température maxi. barres [°C] 70°C
Température de stockage [°C] -20...+80 -20...+80 -40...+80
Humidité relative 80 %
Norme de référence IEC EN 60044-1, IEC EN 61010-1
Normes de référence du circuit de IEC60364; IEC473.1.4;
protection secondaire (versions IEC556.3; CEI64-8-4;
SELV uniquement) CEI411.1.4.3;
CEI411.5.2; CEI411.2;
CEI473.1.4; CEI473.2.3

Transformateurs de courant CT et CTA
Utilisés pour transformer les courants primaires (6 000 A maxi.) en courant secondaire bas
.../5 A afin d’alimenter indirectement des appareils de mesure analogiques et numériques.
Disponibles avec primaire bobiné ou à câble passant : dans le premier cas, ils sont livrés avec la
barre ou la borne primaire, dans le second ils sont équipés d'un trou permettant d'insérer la
barre ou le câble formant le circuit primaire.
Le courant nominal des enroulements secondaires est de 5 A (adapté à l’offre d’appareils de
mesure).
Les modèles CT ../1 ne peuvent pas être utilisés avec les appareils de mesure monofonction et
multifonction d’ABB. Ils sont nécessaires lorsque le câblage entre les enroulements secondaires
du transformateur et l’appareil de mesure est long. Mais la démocratisation actuelle des
protocoles de communication permet de ne pas avoir à installer l’instrument à distance de la
ligne à mesurer.
Les nouvelles versions SELV du CT PRO XT et du CT MAX garantissent une sécurité maximale
contre les surtensions et les surchauffes internes du tableau, grâce au circuit de protection
électronique innovant qui court-circuite automatiquement l’enroulement secondaire du
transformateur de courant en cas de déconnexion accidentelle de ses bornes secondaires.
