4/4 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—

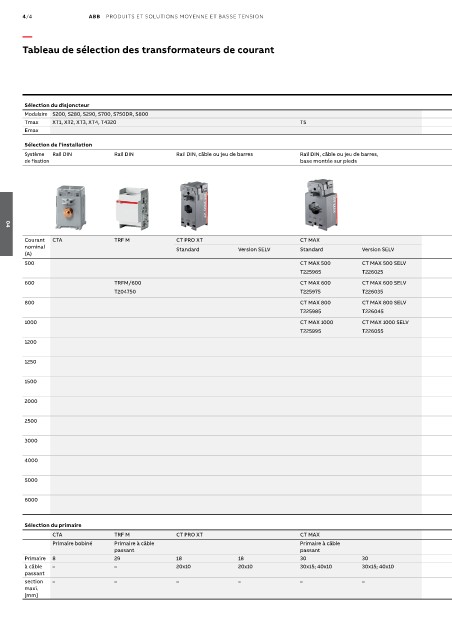

Tableau de sélection des transformateurs de courant
Sélection du disjoncteur
Modulaire S200, S280, S290, S700, S750DR, S800
Tmax XT1, XT2, XT3, XT4, T4320 T5 T6,T7 T6,T7
Emax E1.2, E2.2, E4.2 E2.2, E4.2, E6.2 E2.2, E4.2
Sélection de l’installation
Système Rail DIN Rail DIN Rail DIN, câble ou jeu de barres Rail DIN, câble ou jeu de barres, Câble ou jeu de barres, Câble ou jeu de barres,
de fixation base montée sur pieds base montée sur pieds base montée sur pieds
04
Courant CTA TRF M CT PRO XT CT MAX CT6 CT8 CT8V CT12 CT12V Classe
nominal Standard Version SELV Standard Version SELV
(A)
500 CT MAX 500 CT MAX 500 SELV CT6/500 0.5
T225965 T226025 T260580
600 TRFM/600 CT MAX 600 CT MAX 600 SELV CT6/600 CT8/600 CT8-V/600 CT12/600 0.5
T204750 T225975 T226035 T260590 T260690 T260890 T260780
800 CT MAX 800 CT MAX 800 SELV CT6/800 CT8/800 CT8-V/800 CT12/800 CT12-V/800 0.5
T225985 T226045 T260600 T260700 T260900 T260790 T260960
1000 CT MAX 1000 CT MAX 1000 SELV CT6/1000 CT8/1000 CT8-V/1000 CT12/1000 CT12-V/1000 0.5
T225995 T226055 T260610 T260710 T260910 T260800 T260970
1200 CT6/1200 CT8/1200 CT8-V/1200 CT12/1200 CT12-V/1200 0.5
T260620 T260720 T260920 T260810 T260980
1250 CT12-V/1250 0.5
T260990
1500 CT6/1500 CT8/1500 CT8-V/1500 CT12/1500 CT12-V/1500 0.5
T260630 T260730 T260930 T260820 T261000
2000 CT6/2000 CT8/2000 CT8-V/2000 CT12/2000 CT12-V/2000 0.5
T260640 T260740 T260940 T260830 T261010
2500 CT6/2500 CT8/2500 CT8-V/2500 CT12/2500 CT12-V/2500 0.5
T260650 T260750 T260950 T260840 T261020
3000 CT8/3000 CT12/3000 CT12-V/3000 0.5
T260760 T260850 T261030
4000 CT12/4000 CT12-V/4000 0.5
T260860 T274580
5000 CT12/5000 0.5
T274560
6000 CT12/6000 0.5
T274570
Sélection du primaire
CTA TRF M CT PRO XT CT MAX CT6 CT8 CT8V CT12 CT12V
Primaire bobiné Primaire à câble Primaire à câble Primaire à câble Primaire à câble
passant passant passant passant
Primaire 8 29 18 18 30 30 50 2x30 2x35 2x50 3x35
à câble – – 20x10 20x10 30x15; 40x10 30x15; 40x10 60x20 80x30 – 80x50; 100x50; 125x50 –
passant
section – – – – – – – – 80x30; 3x80x5 – 125x30, 3x100x10, 4x100x5,
maxi. 4x125x5
[mm]
