4/2 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

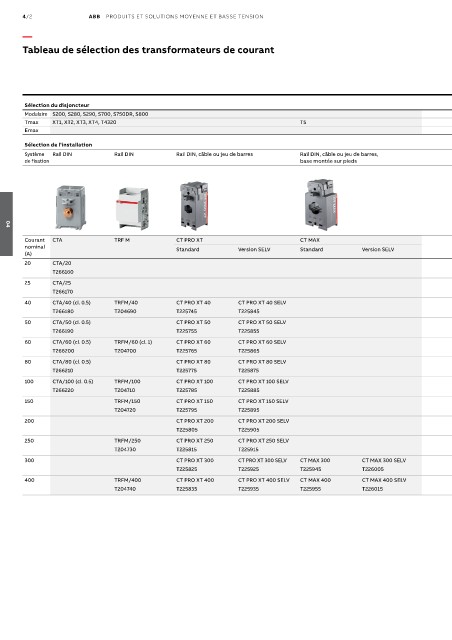

Tableau de sélection des transformateurs de courant

Sélection du disjoncteur
Modulaire S200, S280, S290, S700, S750DR, S800
Tmax XT1, XT2, XT3, XT4, T4320 T5 T6,T7 T6,T7
Emax E1.2, E2.2, E4.2 E2.2, E4.2, E6.2 E2.2, E4.2
Sélection de l’installation
Système Rail DIN Rail DIN Rail DIN, câble ou jeu de barres Rail DIN, câble ou jeu de barres, Câble ou jeu de barres, Câble ou jeu de barres,
de fixation base montée sur pieds base montée sur pieds base montée sur pieds

04
Courant CTA TRF M CT PRO XT CT MAX CT6 CT8 CT8V CT12 CT12V Classe
nominal Standard Version SELV Standard Version SELV
(A)
20 CTA/20 0.5
T266160
25 CTA/25 0.5
T266170
40 CTA/40 (cl. 0.5) TRFM/40 CT PRO XT 40 CT PRO XT 40 SELV 3
T266180 T204690 T225745 T225845
50 CTA/50 (cl. 0.5) CT PRO XT 50 CT PRO XT 50 SELV 3
T266190 T225755 T225855
60 CTA/60 (cl. 0.5) TRFM/60 (cl. 1) CT PRO XT 60 CT PRO XT 60 SELV 3
T266200 T204700 T225765 T225865
80 CTA/80 (cl. 0.5) CT PRO XT 80 CT PRO XT 80 SELV 3
T266210 T225775 T225875
100 CTA/100 (cl. 0.5) TRFM/100 CT PRO XT 100 CT PRO XT 100 SELV 1
T266220 T204710 T225785 T225885
150 TRFM/150 CT PRO XT 150 CT PRO XT 150 SELV 0.5
T204720 T225795 T225895
200 CT PRO XT 200 CT PRO XT 200 SELV 0.5
T225805 T225905
250 TRFM/250 CT PRO XT 250 CT PRO XT 250 SELV CT6/250 0.5
T204730 T225815 T225915 T260550
300 CT PRO XT 300 CT PRO XT 300 SELV CT MAX 300 CT MAX 300 SELV CT6/300 0.5
T225825 T225925 T225945 T226005 T260560
400 TRFM/400 CT PRO XT 400 CT PRO XT 400 SELV CT MAX 400 CT MAX 400 SELV CT6/400 0.5
T204740 T225835 T225935 T225955 T226015 T260570
