ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/407

—

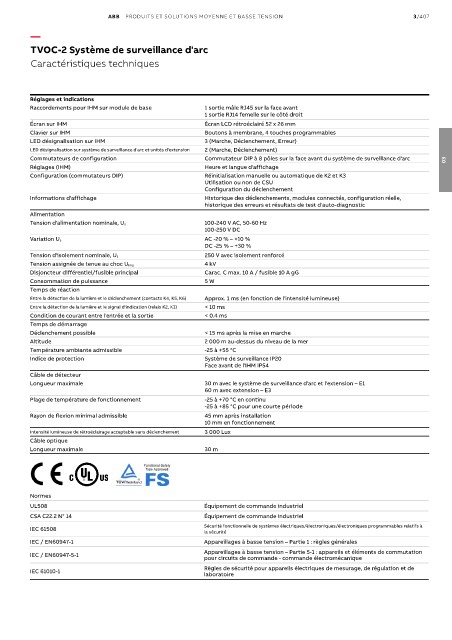

TVOC-2 Système de surveillance d'arc

Caractéristiques techniques

Réglages et indications
Raccordements pour IHM sur module de base 1 sortie mâle RJ45 sur la face avant
1 sortie RJ14 femelle sur le côté droit
Écran sur IHM Écran LCD rétroéclairé 52 x 26 mm
Clavier sur IHM Boutons à membrane, 4 touches programmables
LED désignalisation sur IHM 3 (Marche, Déclenchement, Erreur)
LED désignalisation sur système de surveillance d'arc et unités d'extension 2 (Marche, Déclenchement)
Commutateurs de configuration Commutateur DIP à 8 pôles sur la face avant du système de surveillance d'arc 03
Réglages (IHM) Heure et langue d'affichage
Configuration (commutateurs DIP) Réinitialisation manuelle ou automatique de K2 et K3
Utilisation ou non de CSU
Configuration du déclenchement
Informations d'affichage Historique des déclenchements, modules connectés, configuration réelle,
historique des erreurs et résultats de test d'auto-diagnostic
Alimentation
Tension d'alimentation nominale, U s 100-240 V AC, 50-60 Hz
100-250 V DC
Variation U s AC -20 % – +10 %
DC -25 % – +30 %
250 V avec isolement renforcé
Tension d'isolement nominale, U i
Tension assignée de tenue au choc U imp 4 kV
Disjoncteur différentiel/fusible principal Carac. C max. 10 A / fusible 10 A gG
Consommation de puissance 5 W
Temps de réaction
Entre la détection de la lumière et le déclenchement (contacts K4, K5, K6) Approx. 1 ms (en fonction de l'intensité lumineuse)
Entre la détection de la lumière et le signal d'indication (relais K2, K3) < 10 ms
Condition de courant entre l'entrée et la sortie < 0.4 ms
Temps de démarrage
Déclenchement possible < 15 ms après la mise en marche
Altitude 2 000 m au-dessus du niveau de la mer
Température ambiante admissible -25 à +55 °C
Indice de protection Système de surveillance IP20
Face avant de l'IHM IP54
Câble de détecteur
Longueur maximale 30 m avec le système de surveillance d'arc et l'extension – E1
60 m avec extension – E3
Plage de température de fonctionnement -25 à +70 °C en continu
-25 à +85 °C pour une courte période
Rayon de flexion minimal admissible 45 mm après installation
10 mm en fonctionnement
Intensité lumineuse de rétroéclairage acceptable sans déclenchement 3 000 Lux
Câble optique
Longueur maximale 30 m

Normes
UL508 Équipement de commande industriel
CSA C22.2 N° 14 Équipement de commande industriel
IEC 61508 Sécurité fonctionnelle de systèmes électriques/électroniques/électroniques programmables relatifs à
la sécurité
IEC / EN60947-1 Appareillages à basse tension – Partie 1 : règles générales
Appareillages à basse tension – Partie 5-1 : appareils et éléments de commutation
IEC / EN60947-5-1
pour circuits de commande - commande électromécanique
Règles de sécurité pour appareils électriques de mesurage, de régulation et de
IEC 61010-1
laboratoire
