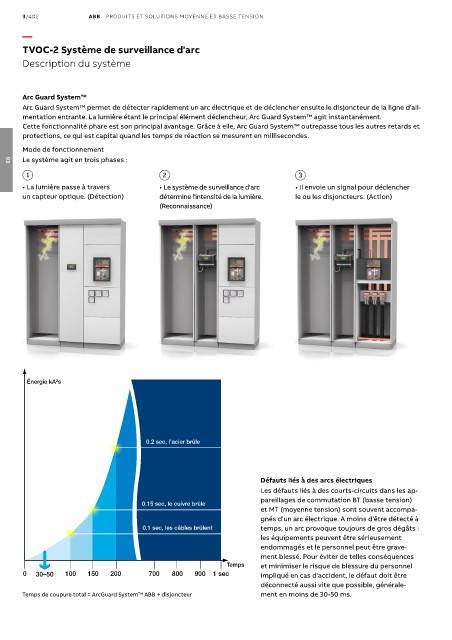

TVOC-2 Système de surveillance d'arc

Description du système

Arc Guard System™
Arc Guard System™ permet de détecter rapidement un arc électrique et de déclencher ensuite le disjoncteur de la ligne d'ali-
mentation entrante. La lumière étant le principal élément déclencheur, Arc Guard System™ agit instantanément.
Cette fonctionnalité phare est son principal avantage. Grâce à elle, Arc Guard System™ outrepasse tous les autres retards et
protections, ce qui est capital quand les temps de réaction se mesurent en millisecondes.
Mode de fonctionnement
Le système agit en trois phases :
03
1 2 3
• La lumière passe à travers • Le système de surveillance d'arc • Il envoie un signal pour déclencher
un capteur optique. (Détection) détermine l'intensité de la lumière. le ou les disjoncteurs. (Action)
(Reconnaissance)

Énergie kA²s

0.2 sec, l’acier brûle

Défauts liés à des arcs électriques
Les défauts liés à des courts-circuits dans les ap-
pareillages de commutation BT (basse tension)
0.15 sec, le cuivre brûle
et MT (moyenne tension) sont souvent accompa-
gnés d'un arc électrique. A moins d'être détecté à
0.1 sec, les câbles brûlent temps, un arc provoque toujours de gros dégâts :
les équipements peuvent être sérieusement
endommagés et le personnel peut être grave-
ment blessé. Pour éviter de telles conséquences
Temps et minimiser le risque de blessure du personnel
impliqué en cas d'accident, le défaut doit être
déconnecté aussi vite que possible, générale-
Temps de coupure total = ArcGuard System™ ABB + disjoncteur ment en moins de 30-50 ms.
