Page 595 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/397

—

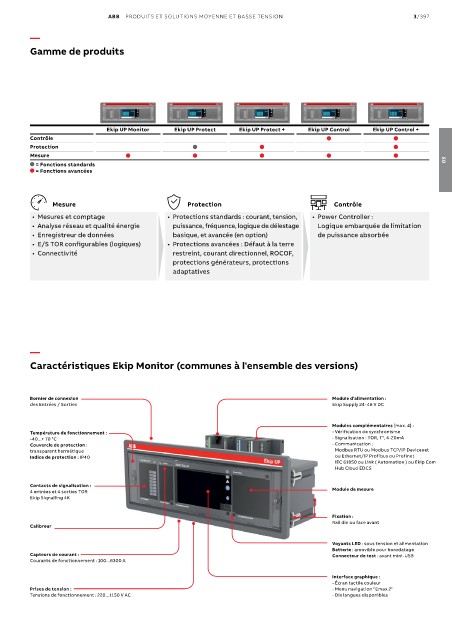

Gamme de produits

Ekip UP Monitor Ekip UP Protect Ekip UP Protect + Ekip UP Control Ekip UP Control +
Contrôle
Protection
Mesure 03
= Fonctions standards
= Fonctions avancées

Mesure Protection Contrôle
• Mesures et comptage • Protections standards : courant, tension, • Power Controller :
• Analyse réseau et qualité énergie puissance, fréquence, logique de délestage Logique embarquée de limitation
• Enregistreur de données basique, et avancée (en option) de puissance absorbée
• E/S TOR configurables (logiques) • Protections avancées : Défaut à la terre
• Connectivité restreint, courant directionnel, ROCOF,
protections générateurs, protections
adaptatives

—
Caractéristiques Ekip Monitor (communes à l'ensemble des versions)

Bornier de connexion Module d'alimentation :
des Entrées / Sorties Ekip Supply 24-48 V DC

Modules complémentaires [max. 4] :
Température de fonctionnement : - Vérification de synchronisme
-40...+ 70 °C - Signalisation : TOR, T°, 4-20mA
Couvercle de protection : - Communication :
transparent hermétique Modbus RTU ou Modbus TCP/IP Devicenet
Indice de protection : IP40 ou Ethernet/IP Profibus ou Profinet
IEC 61850 ou Link ( Automation ) ou Ekip Com
Hub Cloud EDCS
Contacts de signalisation : Module de mesure
4 entrées et 4 sorties TOR
Ekip Siqnalling 4K

Fixation :
Rail din ou face avant
Calibreur

Voyants LED : sous tension et alimentation
Batterie : amovible pour horodatage
Capteurs de courant : Connecteur de test : avant mini-USB
Courants de fonctionnement : 100...6300 A
Interface graphique :
- Écran tactile couleur
Prises de tension : - Menu navigation "Emax 2"
Tensions de fonctionnement : 220...1150 V AC - Dix langues disponibles
