3/398 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

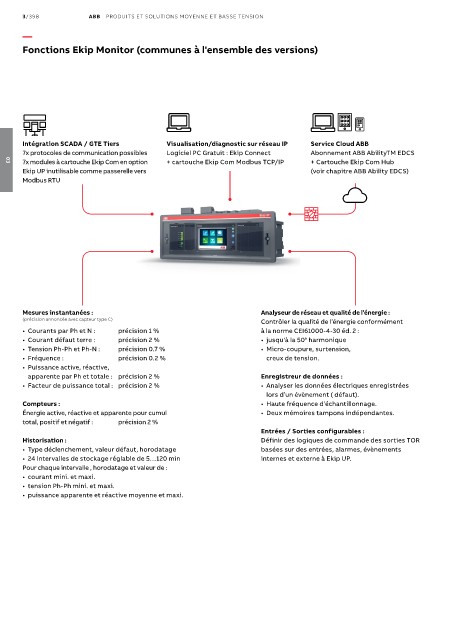

Fonctions Ekip Monitor (communes à l'ensemble des versions)

Intégration SCADA / GTE Tiers Visualisation/diagnostic sur réseau IP Service Cloud ABB
7x protocoles de communication possibles Logiciel PC Gratuit : Ekip Connect Abonnement ABB AbilityTM EDCS
7x modules à cartouche Ekip Com en option + cartouche Ekip Com Modbus TCP/IP + Cartouche Ekip Com Hub
03
Ekip UP inutilisable comme passerelle vers (voir chapitre ABB Ability EDCS)
Modbus RTU

Mesures instantanées : Analyseur de réseau et qualité de l’énergie :
(précision annoncée avec capteur type C) Contrôler la qualité de l’énergie conformément
• Courants par Ph et N : précision 1 % à la norme CEI61000-4-30 éd. 2 :
è
• Courant défaut terre : précision 2 % • jusqu'à la 50 harmonique
• Tension Ph-Ph et Ph-N : précision 0.7 % • Micro-coupure, surtension,
• Fréquence : précision 0.2 % creux de tension.
• Puissance active, réactive,
apparente par Ph et totale : précision 2 % Enregistreur de données :
• Facteur de puissance total : précision 2 % • Analyser les données électriques enregistrées
lors d’un évènement ( défaut).
Compteurs : • Haute fréquence d’échantillonnage.
Énergie active, réactive et apparente pour cumul • Deux mémoires tampons indépendantes.
total, positif et négatif : précision 2 %
Entrées / Sorties configurables :
Historisation : Définir des logiques de commande des sorties TOR
• Type déclenchement, valeur défaut, horodatage basées sur des entrées, alarmes, évènements
• 24 intervalles de stockage réglable de 5…120 min internes et externe à Ekip UP.
Pour chaque intervalle , horodatage et valeur de :
• courant mini. et maxi.
• tension Ph-Ph mini. et maxi.
• puissance apparente et réactive moyenne et maxi.
