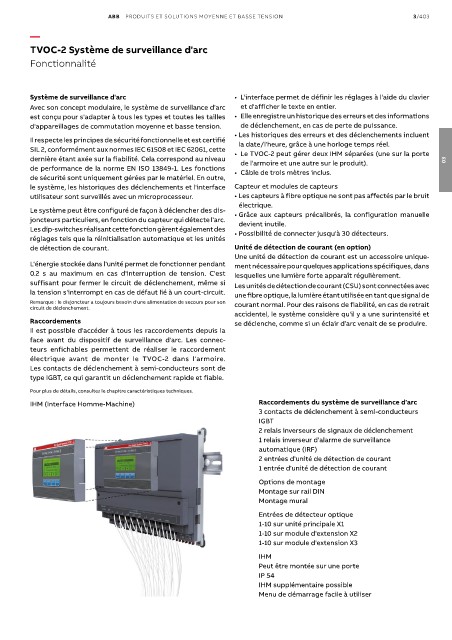

TVOC-2 Système de surveillance d'arc

Fonctionnalité

Système de surveillance d'arc • L'interface permet de définir les réglages à l'aide du clavier
Avec son concept modulaire, le système de surveillance d'arc et d'afficher le texte en entier.
est conçu pour s'adapter à tous les types et toutes les tailles • Elle enregistre un historique des erreurs et des informations
d'appareillages de commutation moyenne et basse tension. de déclenchement, en cas de perte de puissance.
• Les historiques des erreurs et des déclenchements incluent
Il respecte les principes de sécurité fonctionnelle et est certifié la date/l'heure, grâce à une horloge temps réel.
SIL 2, conformément aux normes IEC 61508 et IEC 62061, cette • Le TVOC-2 peut gérer deux IHM séparées (une sur la porte
dernière étant axée sur la fiabilité. Cela correspond au niveau de l'armoire et une autre sur le produit). 03
de performance de la norme EN ISO 13849-1. Les fonctions • Câble de trois mètres inclus.
de sécurité sont uniquement gérées par le matériel. En outre,
le système, les historiques des déclenchements et l'interface Capteur et modules de capteurs
utilisateur sont surveillés avec un microprocesseur. • Les capteurs à fibre optique ne sont pas affectés par le bruit
électrique.
Le système peut être configuré de façon à déclencher des dis- • Grâce aux capteurs précalibrés, la configuration manuelle
joncteurs particuliers, en fonction du capteur qui détecte l'arc. devient inutile.
Les dip-switches réalisant cette fonction gèrent également des • Possibilité de connecter jusqu'à 30 détecteurs.
réglages tels que la réinitialisation automatique et les unités
de détection de courant. Unité de détection de courant (en option)
Une unité de détection de courant est un accessoire unique-
L'énergie stockée dans l'unité permet de fonctionner pendant ment nécessaire pour quelques applications spécifiques, dans
0.2 s au maximum en cas d'interruption de tension. C'est lesquelles une lumière forte apparaît régulièrement.
suffisant pour fermer le circuit de déclenchement, même si Les unités de détection de courant (CSU) sont connectées avec
la tension s'interrompt en cas de défaut lié à un court-circuit. une fibre optique, la lumière étant utilisée en tant que signal de
Remarque : le disjoncteur a toujours besoin d'une alimentation de secours pour son courant normal. Pour des raisons de fiabilité, en cas de retrait
circuit de déclenchement.
accidentel, le système considère qu'il y a une surintensité et
Raccordements se déclenche, comme si un éclair d'arc venait de se produire.
Il est possible d'accéder à tous les raccordements depuis la
face avant du dispositif de surveillance d'arc. Les connec-
teurs enfichables permettent de réaliser le raccordement
électrique avant de monter le TVOC-2 dans l'armoire.
Les contacts de déclenchement à semi-conducteurs sont de
type IGBT, ce qui garantit un déclenchement rapide et fiable.

Pour plus de détails, consultez le chapitre caractéristiques techniques.
IHM (Interface Homme-Machine) Raccordements du système de surveillance d'arc
3 contacts de déclenchement à semi-conducteurs
IGBT
2 relais inverseurs de signaux de déclenchement
1 relais inverseur d'alarme de surveillance
automatique (IRF)
2 entrées d'unité de détection de courant
1 entrée d'unité de détection de courant
Options de montage
Montage sur rail DIN
Montage mural
Entrées de détecteur optique
1-10 sur unité principale X1
1-10 sur module d'extension X2
1-10 sur module d'extension X3

IHM
Peut être montée sur une porte
IP 54
IHM supplémentaire possible
Menu de démarrage facile à utiliser
