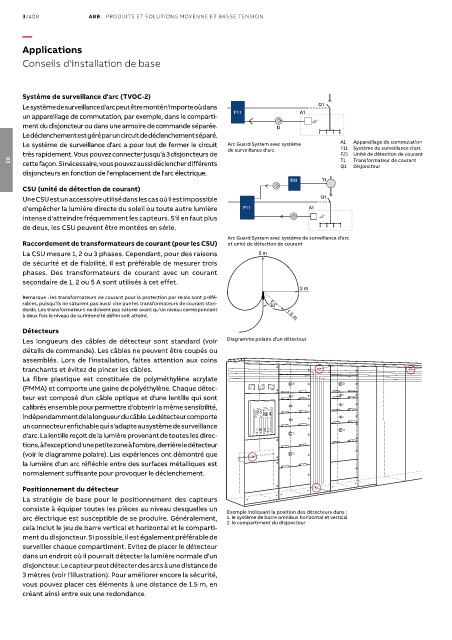

Applications

Conseils d'installation de base

Système de surveillance d'arc (TVOC-2)
Le système de surveillance d'arc peut être monté n'importe où dans Q1
un appareillage de commutation, par exemple, dans le comparti- F11 A1
ment du disjoncteur ou dans une armoire de commande séparée. D
Le déclenchement est géré par un circuit de déclenchement séparé.
Le système de surveillance d'arc a pour but de fermer le circuit Arc Guard System avec système A1 Appareillage de commutation
F11 Système de surveillance d'arc
très rapidement. Vous pouvez connecter jusqu'à 3 disjoncteurs de de surveillance d'arc F21 Unité de détection de courant
cette façon. Si nécessaire, vous pouvez aussi déclencher différents T1 Transformateur de courant
03
Q1 Disjoncteur
disjoncteurs en fonction de l'emplacement de l'arc électrique.
F21 T1
CSU (unité de détection de courant)
Une CSU est un accessoire utilisé dans les cas où il est impossible Q1
d'empêcher la lumière directe du soleil ou toute autre lumière F11 A1
intense d'atteindre fréquemment les capteurs. S'il en faut plus
de deux, les CSU peuvent être montées en série.
Arc Guard System avec système de surveillance d'arc
Raccordement de transformateurs de courant (pour les CSU) et unité de détection de courant
La CSU mesure 1, 2 ou 3 phases. Cependant, pour des raisons
de sécurité et de fiabilité, il est préférable de mesurer trois
phases. Des transformateurs de courant avec un courant
secondaire de 1, 2 ou 5 A sont utilisés à cet effet.
Remarque : les transformateurs de courant pour la protection par relais sont préfé-
rables, puisqu'ils ne saturent pas aussi vite que les transformateurs de courant stan-
dards. Les transformateurs ne doivent pas saturer avant qu'un niveau correspondant
à deux fois le niveau de surintensité défini soit atteint.

Détecteurs
Les longueurs des câbles de détecteur sont standard (voir Diagramme polaire d'un détecteur
détails de commande). Les câbles ne peuvent être coupés ou
assemblés. Lors de l'installation, faites attention aux coins
tranchants et évitez de pincer les câbles.
La fibre plastique est constituée de polyméthylène acrylate
(PMMA) et comporte une gaine de polyéthylène. Chaque détec-
teur est composé d'un câble optique et d'une lentille qui sont
calibrés ensemble pour permettre d'obtenir la même sensibilité,
indépendamment de la longueur du câble. Le détecteur comporte
un connecteur enfichable qui s'adapte au système de surveillance
d'arc. La lentille reçoit de la lumière provenant de toutes les direc-
tions, à l'exception d'une petite zone à l'ombre, derrière le détecteur
(voir le diagramme polaire). Les expériences ont démontré que
la lumière d'un arc réfléchie entre des surfaces métalliques est
normalement suffisante pour provoquer le déclenchement.

Positionnement du détecteur
La stratégie de base pour le positionnement des capteurs
consiste à équiper toutes les pièces au niveau desquelles un Exemple indiquant la position des détecteurs dans :
arc électrique est susceptible de se produire. Généralement, 1. le système de barre omnibus horizontal et vertical
cela inclut le jeu de barre vertical et horizontal et le comparti- 2. le compartiment du disjoncteur
ment du disjoncteur. Si possible, il est également préférable de
surveiller chaque compartiment. Evitez de placer le détecteur
dans un endroit où il pourrait détecter la lumière normale d'un
disjoncteur. Le capteur peut détecter des arcs à une distance de
3 mètres (voir l'illustration). Pour améliorer encore la sécurité,
vous pouvez placer ces éléments à une distance de 1.5 m, en
créant ainsi entre eux une redondance.
