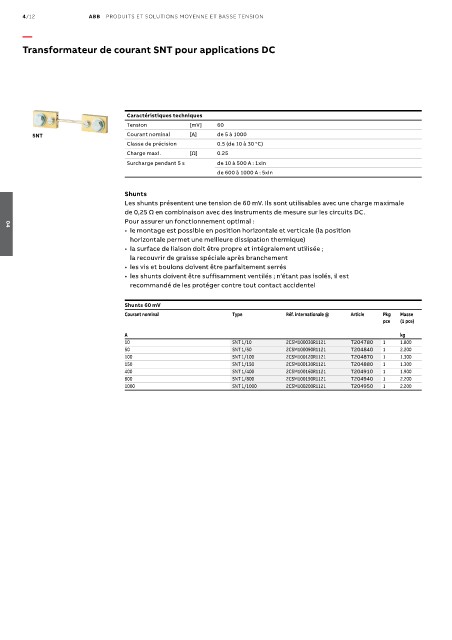

Transformateur de courant SNT pour applications DC

Caractéristiques techniques
Tension [mV] 60
SNT Courant nominal [A] de 5 à 1000
Classe de précision 0.5 (de 10 à 30 °C)
Charge maxi. [Ω] 0.25
Surcharge pendant 5 s de 10 à 500 A : 1xIn
de 600 à 1000 A : 5xIn

Shunts
Les shunts présentent une tension de 60 mV. Ils sont utilisables avec une charge maximale
de 0,25 Ω en combinaison avec des instruments de mesure sur les circuits DC.
Pour assurer un fonctionnement optimal :
• le montage est possible en position horizontale et verticale (la position
04
horizontale permet une meilleure dissipation thermique)
• la surface de liaison doit être propre et intégralement utilisée ;
la recouvrir de graisse spéciale après branchement
• les vis et boulons doivent être parfaitement serrés
• les shunts doivent être suffisamment ventilés ; n’étant pas isolés, il est
recommandé de les protéger contre tout contact accidentel

Shunts 60 mV
Courant nominal Type Réf. internationale @ Article Pkg Masse
pce (1 pce)
A kg
10 SNT 1/10 2CSM100030R1121 T204780 1 1.800
50 SNT 1/50 2CSM100090R1121 T204840 1 2.200
100 SNT 1/100 2CSM100120R1121 T204870 1 1.300
150 SNT 1/150 2CSM100130R1121 T204880 1 1.300
400 SNT 1/400 2CSM100160R1121 T204910 1 1.900
800 SNT 1/800 2CSM100190R1121 T204940 1 2.200
1000 SNT 1/1000 2CSM100200R1121 T204950 1 2.200
