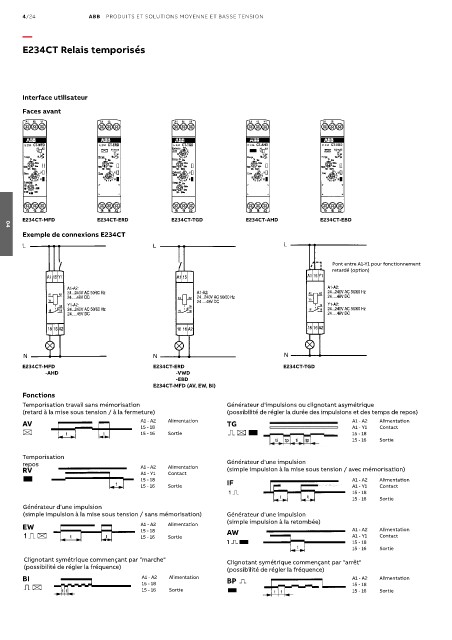

Page 632 - Les indispensables 2021

4/24 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
E234CT Relais temporisés

Interface utilisateur

Faces avant

E234CT-MFD E234CT-ERD E234CT-TGD E234CT-AHD E234CT-EBD
04
Exemple de connexions E234CT

Pont entre A1-Y1 pour fonctionnement
retardé (option)

E234CT-MFD E234CT-ERD E234CT-TGD
-AHD -VWD
-EBD
E234CT-MFD (AV, EW, BI)
Fonctions
Temporisation travail sans mémorisation Générateur d'impulsions ou clignotant asymétrique
(retard à la mise sous tension / à la fermeture) (possibilité de régler la durée des impulsions et des temps de repos)
AV A1 - A2 Alimentation TG A1 - A2 Alimentation
Contact
15 - 18
A1 - Y1
15 - 16 Sortie 15 - 18
15 - 16 Sortie
Temporisation
repos A1 - A2 Alimentation Générateur d'une impulsion
RV A1 - Y1 Contact (simple impulsion à la mise sous tension / avec mémorisation)
15 - 18 IF A1 - A2 Alimentation
15 - 16 Sortie A1 - Y1 Contact
15 - 18
15 - 16 Sortie
Générateur d'une impulsion
(simple impulsion à la mise sous tension / sans mémorisation) Générateur d'une impulsion
(simple impulsion à la retombée)
EW A1 - A2 Alimentation A1 - A2 Alimentation
15 - 18
15 - 16 Sortie AW A1 - Y1 Contact
15 - 18
15 - 16 Sortie
Clignotant symétrique commençant par "marche" Clignotant symétrique commençant par "arrêt"
(possibilité de régler la fréquence) (possibilité de régler la fréquence)
BI A1 - A2 Alimentation BP A1 - A2 Alimentation
15 - 18 15 - 18
15 - 16 Sortie 15 - 16 Sortie
