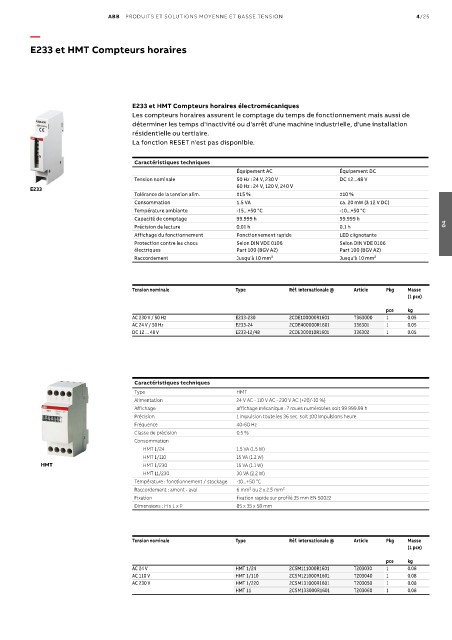

Page 633 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/25

—
E233 et HMT Compteurs horaires

E233 et HMT Compteurs horaires électromécaniques
Les compteurs horaires assurent le comptage du temps de fonctionnement mais aussi de
déterminer les temps d'inactivité ou d'arrêt d'une machine industrielle, d'une installation
résidentielle ou tertiaire.
La fonction RESET n'est pas disponible.

Caractéristiques techniques
Équipement AC Équipement DC
Tension nominale 50 Hz : 24 V, 230 V DC 12...48 V
E233 60 Hz : 24 V, 120 V, 240 V
Tolérance de la tension alim. ±15 % ±10 %
Consommation 1.5 VA ca. 20 mW (à 12 V DC)
Température ambiante -15...+50 °C -10...+50 °C
Capacité de comptage 99.999 h 99.999 h
Précision de lecture 0.01 h 0.1 h 04
Affichage du fonctionnement Fonctionnement rapide LED clignotante
Protection contre les chocs Selon DIN VDE 0106 Selon DIN VDE 0106
électriques Part 100 (BGV A2) Part 100 (BGV A2)
Raccordement Jusqu'à 10 mm² Jusqu'à 10 mm²

Tension nominale Type Réf. internationale @ Article Pkg Masse
(1 pce)

pce kg
AC 230 V / 50 Hz E233-230 2CDE100000R1601 T363000 1 0.05
AC 24 V / 50 Hz E233-24 2CDE400000R1601 336301 1 0.05
DC 12 ... 48 V E233-12/48 2CDE300010R1601 336302 1 0.05

Caractéristiques techniques
Type HMT
Alimentation 24 V AC - 110 V AC - 230 V AC (+20/-10 %)
Affichage affichage mécanique : 7 roues numérotées soit 99 999.99 h
Précision 1 impulsion toute les 36 sec. soit 100 impulsions heure
Fréquence 40-60 Hz
Classe de précision 0.5 %
Consommation
HMT 1/24 1.5 VA (1.5 W)
HMT 1/110 15 VA (1.2 W)
HMT HMT 1/230 15 VA (1.1 W)
HMT 11/230 30 VA (2.2 W)
Température : fonctionnement / stockage -10...+50 °C
Raccordement : amont - aval 6 mm² ou 2 x 2.5 mm²
Fixation fixation rapide sur profilé 35 mm EN 50022
Dimensions : H x L x P 85 x 35 x 58 mm

Tension nominale Type Réf. internationale @ Article Pkg Masse
(1 pce)

pce kg
AC 24 V HMT 1/24 2CSM111000R1601 T203030 1 0.08
AC 110 V HMT 1/110 2CSM121000R1601 T203040 1 0.08
AC 230 V HMT 1/220 2CSM131000R1601 T203050 1 0.08
HMT 11 2CSM133000R1601 T203060 1 0.08
