ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/29

—

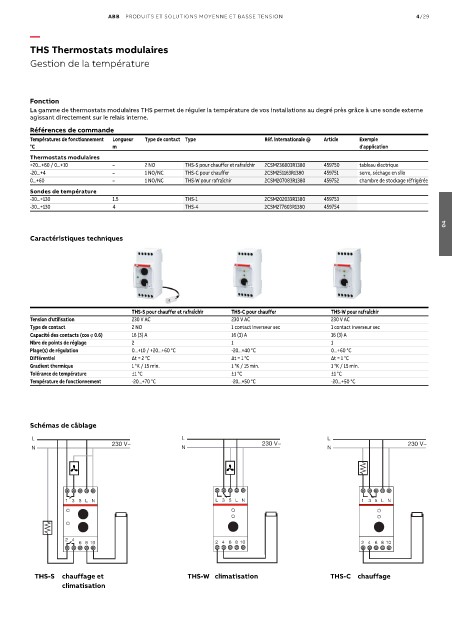

THS Thermostats modulaires

Gestion de la température

Fonction
La gamme de thermostats modulaires THS permet de réguler la température de vos installations au degré près grâce à une sonde externe
agissant directement sur le relais interne.
Références de commande
Températures de fonctionnement Longueur Type de contact Type Réf. internationale @ Article Exemple
°C m d'application
Thermostats modulaires
+20...+60 / 0...+10 – 2 NO THS-S pour chauffer et rafraîchir 2CSM236803R1380 459750 tableau électrique
-20...+4 – 1 NO/NC THS-C pour chauffer 2CSM251163R1380 459751 serre, séchage en silo
0...+60 – 1 NO/NC THS-W pour rafraîchir 2CSM207083R1380 459752 chambre de stockage réfrigérée
Sondes de température
-30...+130 1.5 THS-1 2CSM202033R1380 459753
-30...+130 4 THS-4 2CSM277603R1380 459754

04
Caractéristiques techniques

THS-S pour chauffer et rafraîchir THS-C pour chauffer THS-W pour rafraîchir
Tension d'utilisation 230 V AC 230 V AC 230 V AC
Type de contact 2 NO 1 contact inverseur sec 1 contact inverseur sec
Capacité des contacts (cos φ 0.6) 16 (3) A 16 (3) A 16 (3) A
Nbre de points de réglage 2 1 1
Plage(s) de régulation 0...+10 / +20...+60 °C -20...+40 °C 0...+60 °C
Différentiel ∆t = 2 °C ∆t = 1 °C ∆t = 1 °C
Gradient thermique 1 °K / 15 min. 1 °K / 15 min. 1 °K / 15 min.
Tolérance de température ±1 °C ±1 °C ±1 °C
Température de fonctionnement -20...+70 °C -20...+50 °C -20...+50 °C

Schémas de câblage

0
:b
2

02

THS-S chauffage et THS-W climatisation THS-C chauffage
climatisation
