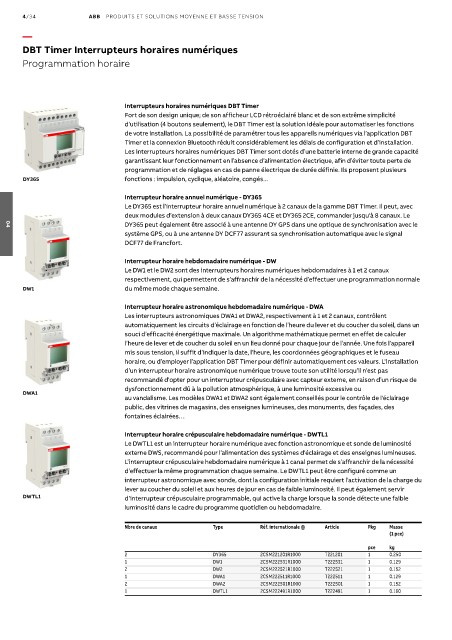

Page 642 - Les indispensables 2021

4/34 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
DBT Timer Interrupteurs horaires numériques

Programmation horaire

Interrupteurs horaires numériques DBT Timer
Fort de son design unique; de son afficheur LCD rétroéclairé blanc et de son extrême simplicité
d’utilisation (4 boutons seulement), le DBT Timer est la solution idéale pour automatiser les fonctions
de votre installation. La possibilité de paramétrer tous les appareils numériques via l’application DBT
Timer et la connexion Bluetooth réduit considérablement les délais de configuration et d’installation.
Les interrupteurs horaires numériques DBT Timer sont dotés d’une batterie interne de grande capacité
garantissant leur fonctionnement en l’absence d’alimentation électrique, afin d’éviter toute perte de
programmation et de réglages en cas de panne électrique de durée définie. Ils proposent plusieurs
DY365 fonctions : impulsion, cyclique, aléatoire, congés...

Interrupteur horaire annuel numérique - DY365
Le DY365 est l’interrupteur horaire annuel numérique à 2 canaux de la gamme DBT Timer. Il peut, avec
deux modules d’extension à deux canaux DY365 4CE et DY365 2CE, commander jusqu'à 8 canaux. Le
DY365 peut également être associé à une antenne DY GPS dans une optique de synchronisation avec le
04
système GPS, ou à une antenne DY DCF77 assurant sa synchronisation automatique avec le signal
DCF77 de Francfort.

Interrupteur horaire hebdomadaire numérique - DW
Le DW1 et le DW2 sont des interrupteurs horaires numériques hebdomadaires à 1 et 2 canaux
respectivement, qui permettent de s’affranchir de la nécessité d’effectuer une programmation normale
DW1 du même mode chaque semaine.

Interrupteur horaire astronomique hebdomadaire numérique - DWA
Les interrupteurs astronomiques DWA1 et DWA2, respectivement à 1 et 2 canaux, contrôlent
automatiquement les circuits d’éclairage en fonction de l’heure du lever et du coucher du soleil, dans un
souci d’efficacité énergétique maximale. Un algorithme mathématique permet en effet de calculer
l’heure de lever et de coucher du soleil en un lieu donné pour chaque jour de l’année. Une fois l’appareil
mis sous tension, il suffit d’indiquer la date, l’heure, les coordonnées géographiques et le fuseau
horaire, ou d’employer l’application DBT Timer pour définir automatiquement ces valeurs. L'installation
d’un interrupteur horaire astronomique numérique trouve toute son utilité lorsqu’il n’est pas
recommandé d'opter pour un interrupteur crépusculaire avec capteur externe, en raison d’un risque de
dysfonctionnement dû à la pollution atmosphérique, à une luminosité excessive ou
DWA1
au vandalisme. Les modèles DWA1 et DWA2 sont également conseillés pour le contrôle de l'éclairage
public, des vitrines de magasins, des enseignes lumineuses, des monuments, des façades, des
fontaines éclairées…

Interrupteur horaire crépusculaire hebdomadaire numérique - DWTL1
Le DWTL1 est un interrupteur horaire numérique avec fonction astronomique et sonde de luminosité
externe DWS, recommandé pour l’alimentation des systèmes d'éclairage et des enseignes lumineuses.
L’interrupteur crépusculaire hebdomadaire numérique à 1 canal permet de s’affranchir de la nécessité
d’effectuer la même programmation chaque semaine. Le DWTL1 peut être configuré comme un
interrupteur astronomique avec sonde, dont la configuration initiale requiert l’activation de la charge du
lever au coucher du soleil et aux heures de jour en cas de faible luminosité. Il peut également servir
DWTL1 d’interrupteur crépusculaire programmable, qui active la charge lorsque la sonde détecte une faible
luminosité dans le cadre du programme quotidien ou hebdomadaire.

Nbre de canaux Type Réf. internationale @ Article Pkg Masse
(1 pce)

pce kg
2 DY365 2CSM221201R1000 T221201 1 0.250
1 DW1 2CSM222531R1000 T222531 1 0.129
2 DW2 2CSM222521R1000 T222521 1 0.152
1 DWA1 2CSM222511R1000 T222511 1 0.129
2 DWA2 2CSM222501R1000 T222501 1 0.152
1 DWTL1 2CSM222491R1000 T222491 1 0.160
