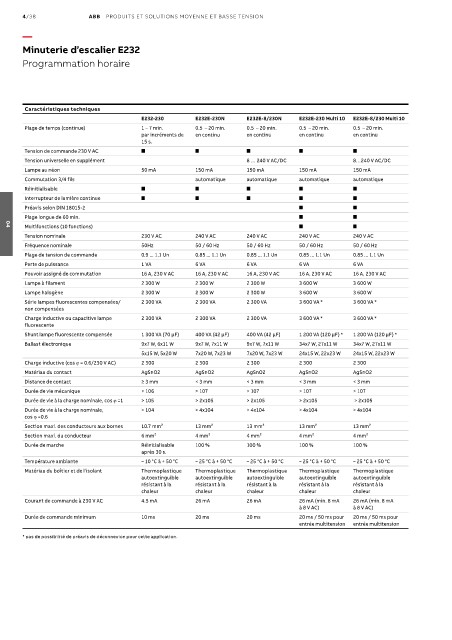

Page 646 - Les indispensables 2021

4/38 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Minuterie d’escalier E232

Programmation horaire

Caractéristiques techniques
E232-230 E232E-230N E232E-8/230N E232E-230 Multi 10 E232E-8/230 Multi 10
Plage de temps (continue) 1 – 7 min. 0.5 – 20 min. 0.5 – 20 min. 0.5 – 20 min. 0.5 – 20 min.
par incréments de en continu en continu en continu en continu
15 s.
Tension de commande 230 V AC ■ ■ ■ ■ ■
Tension universelle en supplément 8 … 240 V AC/DC 8…240 V AC/DC
Lampe au néon 50 mA 150 mA 150 mA 150 mA 150 mA
Commutation 3/4 fils automatique automatique automatique automatique
Réinitialisable ■ ■ ■ ■ ■
Interrupteur de lumière continue ■ ■ ■ ■ ■
Préavis selon DIN 18015-2 ■ ■
Plage longue de 60 min. ■ ■
Multifonctions (10 fonctions) ■ ■
04
Tension nominale 230 V AC 240 V AC 240 V AC 240 V AC 240 V AC
Fréquence nominale 50Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz
Plage de tension de commande 0.9 ... 1.1 Un 0.85 ... 1.1 Un 0.85 ... 1.1 Un 0.85 ... 1.1 Un 0.85 ... 1.1 Un
Perte de puissance 1 VA 6 VA 6 VA 6 VA 6 VA
Pouvoir assigné de commutation 16 A, 230 V AC 16 A, 230 V AC 16 A, 230 V AC 16 A, 230 V AC 16 A, 230 V AC
Lampe à filament 2 300 W 2 300 W 2 300 W 3 600 W 3 600 W
Lampe halogène 2 300 W 2 300 W 2 300 W 3 600 W 3 600 W
Série lampes fluorescentes compensées/ 2 300 VA 2 300 VA 2 300 VA 3 600 VA * 3 600 VA *
non compensées
Charge inductive ou capacitive lampe 2 300 VA 2 300 VA 2 300 VA 3 600 VA * 3 600 VA *
fluorescente
Shunt lampe fluorescente compensée 1 300 VA (70 μF) 400 VA (42 μF) 400 VA (42 μF) 1 200 VA (120 μF) * 1 200 VA (120 μF) *
Ballast électronique 9x7 W, 6x11 W 9x7 W, 7x11 W 9x7 W, 7x11 W 34x7 W, 27x11 W 34x7 W, 27x11 W
5x15 W, 5x20 W 7x20 W, 7x23 W 7x20 W, 7x23 W 24x15 W, 22x23 W 24x15 W, 22x23 W
Charge inductive (cos j = 0.6/230 V AC) 2 300 2 300 2 300 2 300 2 300
Matériau du contact AgSnO2 AgSnO2 AgSnO2 AgSnO2 AgSnO2
Distance de contact ≥ 3 mm < 3 mm < 3 mm < 3 mm < 3 mm
Durée de vie mécanique > 106 > 107 > 107 > 107 > 107
Durée de vie à la charge nominale, cos j =1 > 105 > 2x105 > 2x105 > 2x105 > 2x105
Durée de vie à la charge nominale, > 104 > 4x104 > 4x104 > 4x104 > 4x104
cos j =0.6
Section maxi. des conducteurs aux bornes 10.7 mm² 13 mm² 13 mm² 13 mm² 13 mm²
Section maxi. du conducteur 6 mm² 4 mm² 4 mm² 4 mm² 4 mm²
Durée de marche Réinitialisable 100 % 100 % 100 % 100 %
après 30 s.
Température ambiante – 10 °C à + 50 °C – 25 °C à + 50 °C – 25 °C à + 50 °C – 25 °C à + 50 °C – 25 °C à + 50 °C
Matériau du boîtier et de l’isolant Thermoplastique Thermoplastique Thermoplastique Thermoplastique Thermoplastique
autoextinguible autoextinguible autoextinguible autoextinguible autoextinguible
résistant à la résistant à la résistant à la résistant à la résistant à la
chaleur chaleur chaleur chaleur chaleur
Courant de commande à 230 V AC 4.5 mA 26 mA 26 mA 26 mA (min. 8 mA 26 mA (min. 8 mA
à 8 V AC) à 8 V AC)
Durée de commande minimum 10 ms 20 ms 20 ms 20 ms / 50 ms pour 20 ms / 50 ms pour
entrée multitension entrée multitension
* pas de possibilité de préavis de déconnexion pour cette application.
