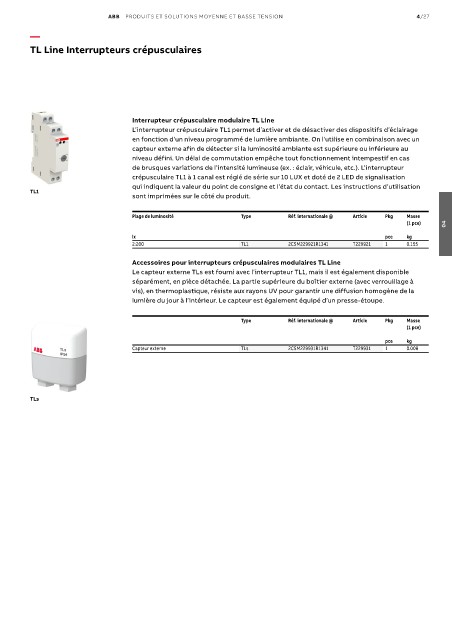

Page 635 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 4/27

—
TL Line Interrupteurs crépusculaires

Interrupteur crépusculaire modulaire TL Line
L’interrupteur crépusculaire TL1 permet d’activer et de désactiver des dispositifs d’éclairage
en fonction d’un niveau programmé de lumière ambiante. On l’utilise en combinaison avec un
capteur externe afin de détecter si la luminosité ambiante est supérieure ou inférieure au
niveau défini. Un délai de commutation empêche tout fonctionnement intempestif en cas
de brusques variations de l’intensité lumineuse (ex. : éclair, véhicule, etc.). L’interrupteur
crépusculaire TL1 à 1 canal est réglé de série sur 10 LUX et doté de 2 LED de signalisation
qui indiquent la valeur du point de consigne et l’état du contact. Les instructions d’utilisation
TL1
sont imprimées sur le côté du produit.

Plage de luminosité Type Réf. internationale @ Article Pkg Masse
(1 pce) 04

lx pce kg
2:200 TL1 2CSM229921R1341 T229921 1 0.155
Accessoires pour interrupteurs crépusculaires modulaires TL Line
Le capteur externe TLs est fourni avec l’interrupteur TL1, mais il est également disponible
séparément, en pièce détachée. La partie supérieure du boîtier externe (avec verrouillage à
vis), en thermoplastique, résiste aux rayons UV pour garantir une diffusion homogène de la
lumière du jour à l’intérieur. Le capteur est également équipé d’un presse-étoupe.

Type Réf. internationale @ Article Pkg Masse
(1 pce)

pce kg
Capteur externe TLs 2CSM229931R1341 T229931 1 0.008

TLs
