4/48 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

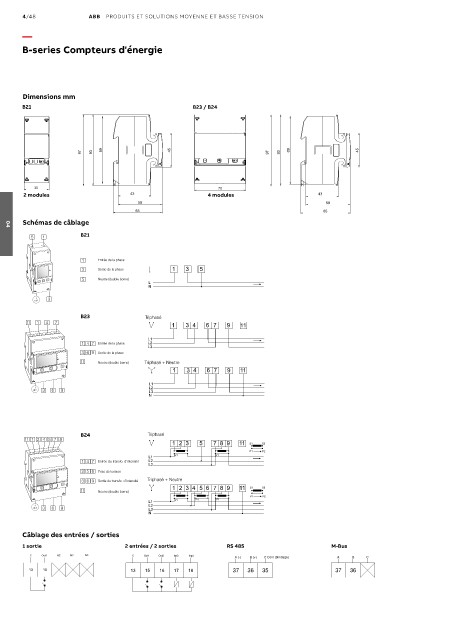

B-series Compteurs d'énergie

Dimensions mm
B21 B23 / B24

2 modules 4 modules

Schémas de câblage
04
5 1 B21

1 Entrée de la phase
3 Sortie de la phase
5 Neutre (double borne)

1 3
et 2
B23 Triphasé
11 1 4 7

1 4 7 Entrée de la phase
3 6 9 Sortie de la phase
11 Neutre (double borne) Triphasé + Neutre

1
et 2 3 6 9

B24 Triphasé
11 1 2 4 5 7 8

1 4 7 Entrée du transfo. d’intensité
2 5 8 Prise de tension
3 6 9 Sortie du transfo. d’intensité Triphasé + Neutre
11 Neutre (double borne)

1
et 2 3 6 9

Câblage des entrées / sorties
1 sortie 2 entrées / 2 sorties RS 485 M-Bus
RS-485 M-Bus
& 2XW 1& 1& 1& & 2XW 2XW ,QS ,QS A (-) B (+) C Com (blindage) A B C
37 36 35 37 36
