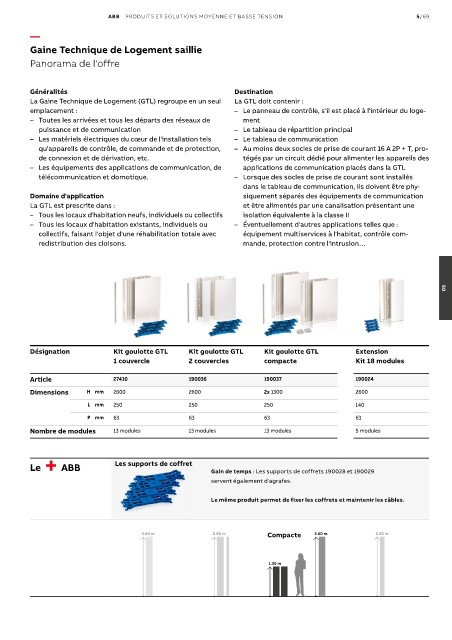

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/69

—
Gaine Technique de Logement saillie

Panorama de l'offre

Généralités Destination
La Gaine Technique de Logement (GTL) regroupe en un seul La GTL doit contenir :
emplacement : – Le panneau de contrôle, s'il est placé à l'intérieur du loge-
– Toutes les arrivées et tous les départs des réseaux de ment
puissance et de communication – Le tableau de répartition principal
– Les matériels électriques du cœur de l'installation tels – Le tableau de communication
qu'appareils de contrôle, de commande et de protection, – Au moins deux socles de prise de courant 16 A 2P + T, pro-
de connexion et de dérivation, etc. tégés par un circuit dédié pour alimenter les appareils des
– Les équipements des applications de communication, de applications de communication placés dans la GTL
télécommunication et domotique. – Lorsque des socles de prise de courant sont installés
dans le tableau de communication, ils doivent être phy-
Domaine d'application siquement séparés des équipements de communication
La GTL est prescrite dans : et être alimentés par une canalisation présentant une
– Tous les locaux d'habitation neufs, individuels ou collectifs isolation équivalente à la classe II
– Tous les locaux d'habitation existants, individuels ou – Éventuellement d'autres applications telles que :
collectifs, faisant l'objet d'une réhabilitation totale avec équipement multiservices à l'habitat, contrôle com-
redistribution des cloisons. mande, protection contre l'intrusion…

05

Désignation Kit goulotte GTL Kit goulotte GTL Kit goulotte GTL Extension
1 couvercle 2 couvercles compacte Kit 18 modules

Article 27410 190036 190037 190024
Dimensions H mm 2600 2600 2x 1300 2600
L mm 250 250 250 140
P mm 63 63 63 63
Nombre de modules 13 modules 13 modules 13 modules 5 modules

Le + ABB Les supports de coffret Gain de temps : Les supports de coffrets 190028 et 190029

servent également d'agrafes.

Le même produit permet de fixer les coffrets et maintenir les câbles.

2.60 m 2.60 m Compacte 2.60 m 2.60 m

1.30 m
