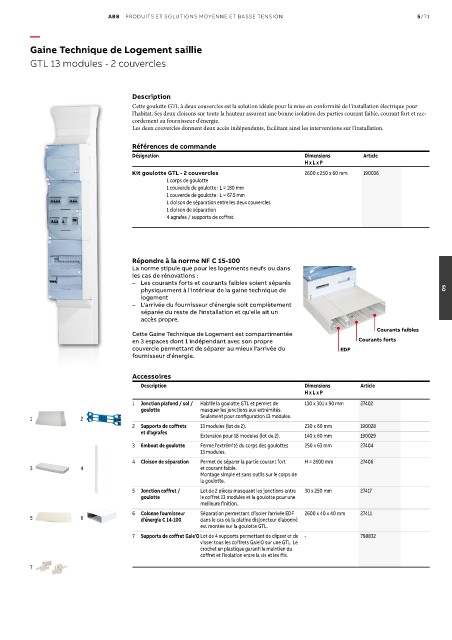

Page 749 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/71

—
Gaine Technique de Logement saillie

GTL 13 modules - 2 couvercles

Description
Cette goulotte GTL à deux couvercles est la solution idéale pour la mise en conformité de l'installation électrique pour
l'habitat. Ses deux cloisons sur toute la hauteur assurent une bonne isolation des parties courant faible, courant fort et rac-
cordement au fournisseur d'énergie.
Les deux couvercles donnent deux accès indépendants, facilitant ainsi les interventions sur l'installation.

Références de commande
Désignation Dimensions Article
H x L x P
Kit goulotte GTL - 2 couvercles 2600 x 250 x 60 mm 190036
1 corps de goulotte
1 couvercle de goulotte : L = 180 mm
1 couvercle de goulotte : L = 67.5 mm
1 cloison de séparation entre les deux couvercles
1 cloison de séparation
4 agrafes / supports de coffret

Répondre à la norme NF C 15-100
La norme stipule que pour les logements neufs ou dans
les cas de rénovations :
– Les courants forts et courants faibles soient séparés
physiquement à l'intérieur de la gaine technique de 05
logement
– L'arrivée du fournisseur d'énergie soit complètement
séparée du reste de l'installation et qu'elle ait un
accès propre.
Courants faibles
Cette Gaine Technique de Logement est compartimentée
en 3 espaces dont 1 indépendant avec son propre Courants forts
couvercle permettant de séparer au mieux l'arrivée du EDF
fournisseur d'énergie.

Accessoires
Description Dimensions Article
H x L x P
1 Jonction plafond / sol / Habille la goulotte GTL et permet de 130 x 301 x 90 mm 27402
goulotte masquer les jonctions aux extrémités.
1 2 Seulement pour configuration 13 modules.
2 Supports de coffrets 13 modules (lot de 2). 230 x 60 mm 190028
et d'agrafes
Extension pour 18 modules (lot de 2). 140 x 60 mm 190029
3 Embout de goulotte Ferme l'extrémité du corps des goulottes 250 x 63 mm 27404
13 modules.
4 Cloison de séparation Permet de séparer la partie courant fort H = 2600 mm 27406
3 4 et courant faible.
Montage simple et sans outils sur le corps de
la goulotte.
5 Jonction coffret / Lot de 2 pièces masquant les jonctions entre 30 x 250 mm 27417
goulotte le coffret 13 modules et la goulotte pour une
meilleure finition.
6 Colonne fournisseur Séparation permettant d'isoler l'arrivée EDF 2600 x 40 x 40 mm 27411
5 6 d'énergie C 14-100 dans le cas où la platine disjoncteur d'abonné
est montée sur la goulotte GTL.
7 Supports de coffret Gale'O Lot de 4 supports permettant de clipser et de - 798832
visser tous les coffrets Gale'O sur une GTL. Le
crochet en plastique garanti le maintien du
coffret et l'isolation entre la vis et les fils.
7
