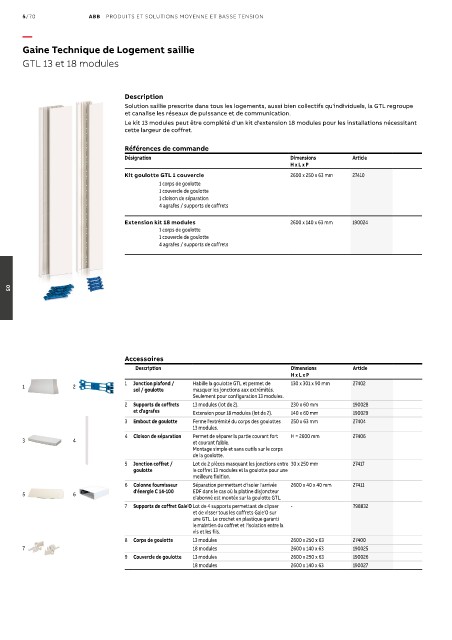

Page 748 - Les indispensables 2021

5/70 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Gaine Technique de Logement saillie

GTL 13 et 18 modules

Description
Solution saillie prescrite dans tous les logements, aussi bien collectifs qu'individuels, la GTL regroupe
et canalise les réseaux de puissance et de communication.
Le kit 13 modules peut être complété d'un kit d'extension 18 modules pour les installations nécessitant
cette largeur de coffret.

Références de commande
Désignation Dimensions Article
H x L x P
Kit goulotte GTL 1 couvercle 2600 x 250 x 63 mm 27410
1 corps de goulotte
1 couvercle de goulotte
1 cloison de séparation
4 agrafes / supports de coffrets

Extension kit 18 modules 2600 x 140 x 63 mm 190024
1 corps de goulotte
1 couvercle de goulotte
4 agrafes / supports de coffrets

05

Accessoires
Description Dimensions Article
H x L x P
1 Jonction plafond / Habille la goulotte GTL et permet de 130 x 301 x 90 mm 27402
1 2
sol / goulotte masquer les jonctions aux extrémités.
Seulement pour configuration 13 modules.
2 Supports de coffrets 13 modules (lot de 2). 230 x 60 mm 190028
et d'agrafes Extension pour 18 modules (lot de 2). 140 x 60 mm 190029
3 Embout de goulotte Ferme l'extrémité du corps des goulottes 250 x 63 mm 27404
13 modules.
4 Cloison de séparation Permet de séparer la partie courant fort H = 2600 mm 27406
3 4 et courant faible.
Montage simple et sans outils sur le corps
de la goulotte.
5 Jonction coffret / Lot de 2 pièces masquant les jonctions entre 30 x 250 mm 27417
goulotte le coffret 13 modules et la goulotte pour une
meilleure finition.
6 Colonne fournisseur Séparation permettant d'isoler l'arrivée 2600 x 40 x 40 mm 27411
d'énergie C 14-100 EDF dans le cas où la platine disjoncteur
5 6
d'abonné est montée sur la goulotte GTL.
7 Supports de coffret Gale'O Lot de 4 supports permettant de clipser - 798832
et de visser tous les coffrets Gale'O sur
une GTL. Le crochet en plastique garanti
le maintien du coffret et l'isolation entre la
vis et les fils.
8 Corps de goulotte 13 modules 2600 x 250 x 63 27400
7 18 modules 2600 x 140 x 63 190025
9 Couvercle de goulotte 13 modules 2600 x 250 x 63 190026
18 modules 2600 x 140 x 63 190027
