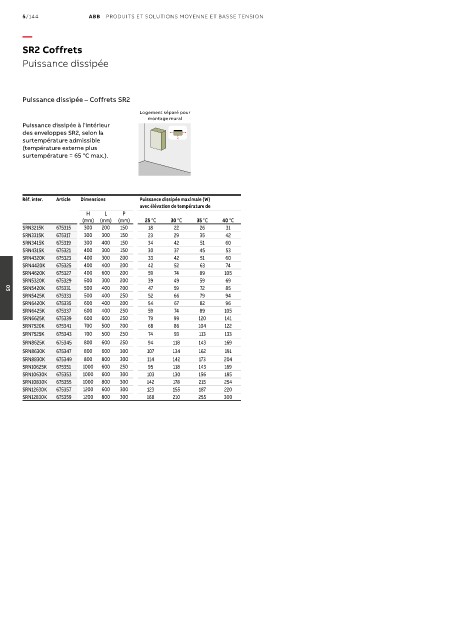

Page 822 - Les indispensables 2021

5/144 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
SR2 Coffrets

Puissance dissipée

Puissance dissipée – Coffrets SR2
Logement séparé pour
montage mural
Puissance dissipée à l’intérieur
des enveloppes SR2, selon la
surtempérature admissible
(température externe plus
surtempérature = 65 °C max.).

Réf. inter. Article Dimensions Puissance dissipée maximale (W)
avec élévation de température de
H L P
(mm) (mm) (mm) 25 °C 30 °C 35 °C 40 °C
SRN3215K 675315 300 200 150 18 22 26 31
SRN3315K 675317 300 300 150 23 29 35 42
SRN3415K 675319 300 400 150 34 42 51 60
SRN4315K 675321 400 300 150 30 37 45 53
SRN4320K 675323 400 300 200 33 42 51 60
SRN4420K 675325 400 400 200 42 52 63 74
SRN4620K 675327 400 600 200 59 74 89 105
SRN5320K 675329 500 300 200 39 49 59 69
SRN5420K 675331 500 400 200 47 59 72 85
05
SRN5425K 675333 500 400 250 52 66 79 94
SRN6420K 675335 600 400 200 54 67 82 96
SRN6425K 675337 600 400 250 59 74 89 105
SRN6625K 675339 600 600 250 79 99 120 141
SRN7520K 675341 700 500 200 68 86 104 122
SRN7525K 675343 700 500 250 74 93 113 133
SRN8625K 675345 800 600 250 94 118 143 169
SRN8630K 675347 800 600 300 107 134 162 191
SRN8830K 675349 800 800 300 114 142 173 204
SRN10625K 675351 1000 600 250 95 118 143 169
SRN10630K 675353 1000 600 300 103 130 156 185
SRN10830K 675355 1000 800 300 142 178 215 254
SRN12630K 675357 1200 600 300 123 155 187 220
SRN12830K 675359 1200 800 300 168 210 255 300
