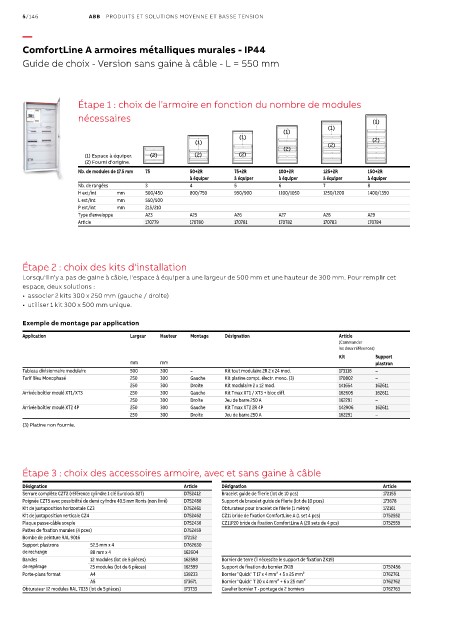

Page 824 - Les indispensables 2021

5/146 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
ComfortLine A armoires métalliques murales - IP44

Guide de choix - Version sans gaine à câble - L = 550 mm

Étape 1 : choix de l'armoire en fonction du nombre de modules
nécessaires (1)
(1)
(1)
(1)
(1) (2) (2)
(2)
(1) Espace à équiper. (2) (2) (2)
(2) Fourni d'origine.
Nb. de modules de 17.5 mm 75 50+2R 75+2R 100+2R 125+2R 150+2R
à équiper à équiper à équiper à équiper à équiper
Nb. de rangées 3 4 5 6 7 8
H ext/int mm 500/450 800/750 950/900 1100/1050 1250/1200 1400/1350
L ext/int mm 550/500
P ext/int mm 215/210
Type d'enveloppe A23 A25 A26 A27 A28 A29
Article 170779 170780 170781 170782 170783 170784

Étape 2 : choix des kits d'installation
Lorsqu'il n'y a pas de gaine à câble, l'espace à équiper a une largeur de 500 mm et une hauteur de 300 mm. Pour remplir cet
espace, deux solutions :
• associer 2 kits 300 x 250 mm (gauche / droite)
• utiliser 1 kit 300 x 500 mm unique.
Exemple de montage par application

Application Largeur Hauteur Montage Désignation Article
(Commander
les deux références)
Kit Support
mm mm plastron
Tableau divisionnaire modulaire 500 300 – Kit tout modulaire 2R 2 x 24 mod. 173118 –
Tarif Bleu Monophasé 250 300 Gauche Kit platine compt. électr. mono. (3) 170802 –
250 300 Droite Kit modulaire 2 x 12 mod. 141654 162611
Arrivée boîtier moulé XT1/XT3 250 300 Gauche Kit Tmax XT1 / XT3 + bloc diff. 162605 162611
250 300 Droite Jeu de barre 250 A 162291 –
Arrivée boîtier moulé XT2 4P 250 300 Gauche Kit Tmax XT2 2R 4P 142906 162611
250 300 Droite Jeu de barre 250 A 162291 –
(3) Platine non fournie.

Étape 3 : choix des accessoires armoire, avec et sans gaine à câble
Désignation Article Désignation Article
Serrure complète CZT2 (référence cylindre 1 clé Eurolock 827) D752412 Bracelet guide de filerie (lot de 10 pcs) 172155
Poignée CZT5 avec possibilité de demi cylindre 40.5 mm Ronis (non livré) D752488 Support de bracelet guide de filerie (lot de 10 pces) 173678
Kit de juxtaposition horizontale CZ3 D752461 Obturateur pour bracelet de filerie (1 mètre) 172161
Kit de juxtaposition verticale CZ4 D752462 CZ11 bride de fixation ComfortLine A (1 set 4 pcs) D752552
Plaque passe-câble souple D752436 CZ11P20 bride de fixation ComfortLine A (20 sets de 4 pcs) D752559
Pattes de fixation murales (4 pces) D752459
Bombe de peinture RAL 9016 172152
Support plastrons 52.5 mm x 4 D762630
de rechange 88 mm x 4 162604
Bandes 12 modules (lot de 5 pièces) 162598 Bornier de terre (il nécessite le support de fixation ZK19)
de repérage 25 modules (lot de 6 pièces) 162599 Support de fixation du bornier ZK19 D752456
Porte-plans format A4 138233 Bornier "Quick" T 17 x 4 mm² + 5 x 25 mm² D762761
A5 173671 Bornier "Quick" T 20 x 4 mm² + 6 x 25 mm² D762762
Obturateur 12 modules RAL 7035 (lot de 5 pièces) 173733 Cavalier bornier T - pontage de 2 borniers D762763
