ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/145

—

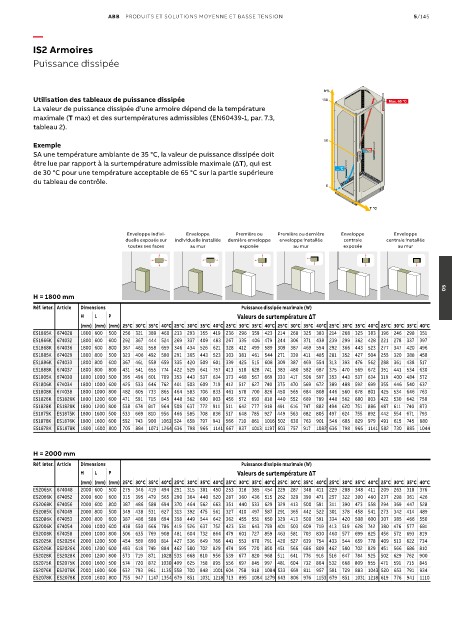

IS2 Armoires

Puissance dissipée

h%
Utilisation des tableaux de puissance dissipée 100 Max. 65 °C
La valeur de puissance dissipée d’une armoire dépend de la température
maximale (T max) et des surtempératures admissibles (EN60439-1, par. 7.3,
tableau 2).

50
Exemple
…°C
SA une température ambiante de 35 °C, la valeur de puissance dissipée doit
être lue par rapport à la surtempérature admissible maximale (∆T), qui est
…°C
de 30 °C pour une température acceptable de 65 °C sur la partie supérieure
du tableau de contrôle.
0

T °C

Enveloppe indivi- Enveloppe Première ou Première ou dernière Enveloppe Enveloppe
duelle exposée sur individuelle installée dernière enveloppe enveloppe installée centrale centrale installée
toutes ses faces au mur exposée au mur exposée au mur

05
H = 1800 mm
Réf. inter. Article Dimensions Puissance dissipée maximale (W)
H L P Valeurs de surtempérature ∆T
(mm) (mm) (mm) 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C
ES1865K 674028 1800 600 500 256 321 389 460 233 293 355 419 236 296 359 423 214 268 325 383 214 268 325 383 196 246 298 351
ES1866K 674032 1800 600 600 292 367 444 524 269 337 409 483 267 335 406 479 244 306 371 438 239 299 362 428 221 278 337 397
ES1868K 674036 1800 600 800 367 461 558 659 346 434 526 621 328 412 499 589 309 387 469 554 292 366 443 523 277 347 420 496
ES1885K 674029 1800 800 500 323 406 492 580 291 365 443 523 303 381 461 544 271 339 411 485 281 352 427 504 255 320 388 458
ES1886K 674033 1800 800 600 367 461 558 659 335 420 509 601 339 425 515 608 309 387 469 554 313 393 476 562 288 361 438 517
ES1888K 674037 1800 800 800 431 541 655 774 422 529 641 757 413 518 628 741 383 480 582 687 375 470 569 672 351 441 534 630
ES1805K 674030 1800 1000 500 395 496 601 709 353 443 537 634 373 468 567 669 333 417 506 597 353 443 537 634 319 400 484 572
ES1806K 674034 1800 1000 600 425 533 646 762 401 503 609 719 412 517 627 740 375 470 569 672 389 488 592 699 355 446 540 637
ES1808K 674038 1800 1000 800 482 605 733 865 464 583 706 833 461 578 700 826 450 565 684 808 446 560 678 801 425 534 646 763
ES1826K ES1826K 1800 1200 600 471 591 715 845 448 562 680 803 456 572 693 818 440 552 669 789 448 562 680 803 422 530 642 758
ES1828K ES1828K 1800 1200 800 538 674 817 964 508 637 772 911 511 642 777 918 491 616 747 882 494 620 751 886 487 611 740 873
ES1875K ES1875K 1800 1600 500 533 669 810 956 466 585 708 836 517 648 785 927 449 563 682 805 497 624 755 892 442 554 671 793
ES1876K ES1876K 1800 1600 600 592 743 900 1063 524 658 797 941 566 710 861 1016 502 630 763 901 546 685 829 979 491 615 745 880
ES1878K ES1878K 1800 1600 800 705 884 1071 1264 636 798 966 1141 667 837 1013 1197 603 757 917 1082 636 798 966 1141 582 730 885 1044

H = 2000 mm
Réf. inter. Article Dimensions Puissance dissipée maximale (W)
H L P Valeurs de surtempérature ∆T
(mm) (mm) (mm) 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C 25°C 30°C 35°C 40°C
ES2065K 674048 2000 600 500 275 346 419 494 251 315 381 450 253 318 385 454 229 287 348 411 229 288 348 411 209 263 318 376
ES2066K 674052 2000 600 600 315 395 479 565 290 364 440 520 287 360 436 515 262 329 399 471 257 322 390 460 237 298 361 426
ES2068K 674056 2000 600 800 387 486 588 694 370 464 562 663 351 440 533 629 329 413 500 591 311 390 473 558 294 369 447 528
ES2085K 674049 2000 800 500 349 438 531 627 313 392 475 561 327 410 497 587 291 365 442 522 301 378 458 541 273 342 414 489
ES2086K 674053 2000 800 600 387 486 588 694 358 449 544 642 362 455 551 650 329 413 500 591 334 420 508 600 307 385 466 550
ES2006K 674054 2000 1000 600 438 550 666 786 419 526 637 752 423 531 643 759 401 503 609 719 413 519 628 742 380 476 577 681
ES2008K 674058 2000 1000 800 506 635 769 908 481 604 732 864 479 601 727 859 463 581 703 830 460 577 699 825 456 572 693 819
ES2025K ES2025K 2000 1200 500 454 569 690 814 427 536 649 766 441 553 670 791 420 527 639 754 433 544 659 778 409 513 622 734
ES2026K ES2026K 2000 1200 600 493 618 749 884 462 580 702 829 474 595 720 850 451 566 686 809 462 580 702 829 451 566 686 810
ES2028K ES2028K 2000 1200 800 573 719 871 1028 533 668 810 956 539 677 820 968 511 641 776 916 516 647 784 925 502 629 762 900
ES2075K ES2075K 2000 1600 500 574 720 872 1030 499 625 758 895 556 697 845 997 481 604 732 864 532 668 809 955 471 591 715 845
ES2076K ES2076K 2000 1600 600 632 793 961 1135 558 700 848 1001 604 758 918 1084 533 669 811 957 581 729 883 1043 520 653 791 934
ES2078K ES2078K 2000 1600 800 755 947 1147 1354 679 851 1031 1218 713 895 1084 1279 643 806 976 1153 679 851 1031 1218 619 776 941 1110
