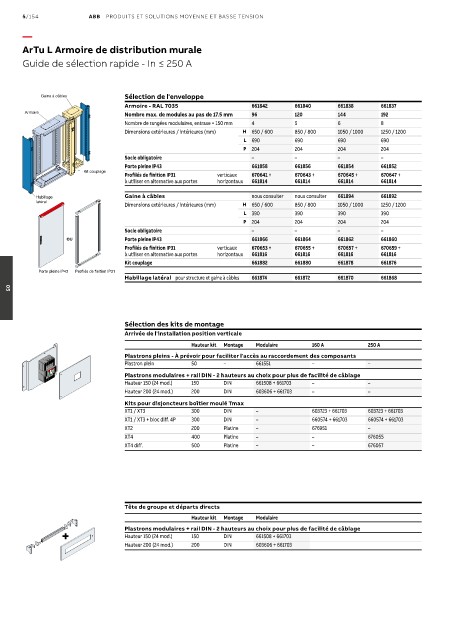

5/154 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
ArTu L Armoire de distribution murale

Guide de sélection rapide - In ≤ 250 A

Gaine à câbles Sélection de l'enveloppe
Armoire - RAL 7035 661842 661840 661838 661837
Armoire Nombre max. de modules au pas de 17.5 mm 96 120 144 192
Nombre de rangées modulaires, entraxe = 150 mm 4 5 6 8
Dimensions extérieures / intérieures (mm) H 650 / 600 850 / 800 1050 / 1000 1250 / 1200
L 690 690 690 690
P 204 204 204 204
Socle obligatoire – – – –
Porte pleine IP43 661858 661856 661854 661852
Kit couplage
Profilés de finition IP31 verticaux 670641 + 670643 + 670645 + 670647 +
à utiliser en alternative aux portes horizontaux 661814 661814 661814 661814
Habillage Gaine à câbles nous consulter nous consulter 661894 661892
latéral
Dimensions extérieures / intérieures (mm) H 650 / 600 850 / 800 1050 / 1000 1250 / 1200
L 390 390 390 390
P 204 204 204 204
Socle obligatoire – – – –
OU Porte pleine IP43 661866 661864 661862 661860
Profilés de finition IP31 verticaux 670653 + 670655 + 670657 + 670659 +
à utiliser en alternative aux portes horizontaux 661816 661816 661816 661816
Kit couplage 661882 661880 661878 661876
Porte pleine IP43 Pro lés de nition IP31
Habillage latéral pour structure et gaine à câbles 661874 661872 661870 661868

05

Sélection des kits de montage
Arrivée de l'installation position verticale
Hauteur kit Montage Modulaire 160 A 250 A
Plastrons pleins - À prévoir pour faciliter l'accès au raccordement des composants
Plastron plein 50 – 661551 – –
Plastrons modulaires + rail DIN - 2 hauteurs au choix pour plus de facilité de câblage
Hauteur 150 (24 mod.) 150 DIN 661508 + 661703 – –
Hauteur 200 (24 mod.) 200 DIN 603606 + 661703 – –
Kits pour disjoncteurs boîtier moulé Tmax
XT1 / XT3 300 DIN – 603723 + 661703 603723 + 661703
XT1 / XT3 + bloc diff. 4P 300 DIN – 660574 + 661703 660574 + 661703
XT2 200 Platine – 676951 –
XT4 400 Platine – – 676055
XT4 diff. 500 Platine – – 676057

Tête de groupe et départs directs
Hauteur kit Montage Modulaire

+ Plastrons modulaires + rail DIN - 2 hauteurs au choix pour plus de facilité de câblage
661508 + 661703
150
DIN
Hauteur 150 (24 mod.)
Hauteur 200 (24 mod.) 200 DIN 603606 + 661703
