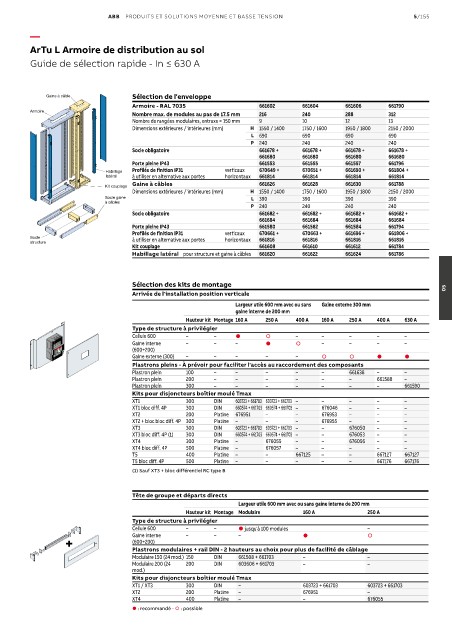

Page 833 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/155

—
ArTu L Armoire de distribution au sol

Guide de sélection rapide - In ≤ 630 A

Gaine à câble Sélection de l'enveloppe
Armoire - RAL 7035 661602 661604 661606 661790
Armoire
Nombre max. de modules au pas de 17.5 mm 216 240 288 312
Nombre de rangées modulaires, entraxe = 150 mm 9 10 12 13
Dimensions extérieures / intérieures (mm) H 1550 / 1400 1750 / 1600 1950 / 1800 2150 / 2000
L 690 690 690 690
P 240 240 240 240
Socle obligatoire 661678 + 661678 + 661678 + 661678 +
661680 661680 661680 661680
Porte pleine IP43 661553 661555 661557 661796
Habillage Profilés de finition IP31 verticaux 670649 + 670651 + 661690 + 661804 +
latéral à utiliser en alternative aux portes horizontaux 661814 661814 661814 661814
Gaine à câbles 661626 661628 661630 661788
Kit couplage
Dimensions extérieures / intérieures (mm) H 1550 / 1400 1750 / 1600 1950 / 1800 2150 / 2000
Socle gaine L 390 390 390 390
à câbles
P 240 240 240 240
Socle obligatoire 661682 + 661682 + 661682 + 661682 +
661684 661684 661684 661684
Porte pleine IP43 661580 661582 661584 661794
Profilés de finition IP31 verticaux 670661 + 670663 + 661696 + 661806 +
Socle 661816 661816 661816 661816
structure à utiliser en alternative aux portes horizontaux
Kit couplage 661608 661610 661612 661784
Habillage latéral pour structure et gaine à câbles 661620 661622 661624 661786

Sélection des kits de montage 05
Arrivée de l'installation position verticale
Largeur utile 600 mm avec ou sans Gaine externe 300 mm
gaine interne de 200 mm
Hauteur kit Montage 160 A 250 A 400 A 160 A 250 A 400 A 630 A
Type de structure à privilégier
Cellule 600 – –   – – – – –
Gaine interne – – –   – – – –
(600+200)
Gaine externe (300) – – – – –    
Plastrons pleins - À prévoir pour faciliter l'accès au raccordement des composants
Plastron plein 100 – – – – – 661638 – –
Plastron plein 200 – – – – – – 661588 –
Plastron plein 300 – – – – – – – 661590
Kits pour disjoncteurs boîtier moulé Tmax
XT1 300 DIN 603723 + 661703 603723 + 661703 – – – – –
XT1 bloc diff. 4P 300 DIN 660574 + 661703 660574 + 661703 – 676046 – – –
XT2 200 Platine 676951 – – 676953 – – –
XT2 + bloc bloc diff. 4P 300 Platine – – – 676955 – – –
XT3 300 DIN 603723 + 661703 603723 + 661703 – – 676050 – –
XT3 bloc diff. 4P (1) 300 DIN 660574 + 661703 660574 + 661703 – – 676053 – –
XT4 300 Platine – 676055 – – 676056 – –
XT4 bloc diff. 4P 500 Platine – 676057 – – – – –
T5 400 Platine – – 667125 – – 667127 667127
T5 bloc diff. 4P 500 Platine – – – – – 667176 667176
(1) Sauf XT3 + bloc différentiel RC type B

Tête de groupe et départs directs
Largeur utile 600 mm avec ou sans gaine interne de 200 mm
Hauteur kit Montage Modulaire 160 A 250 A
Type de structure à privilégier
Cellule 600 – –  jusqu'à 100 modules –
Gaine interne – – –  
+ (600+200)
Plastrons modulaires + rail DIN - 2 hauteurs au choix pour plus de facilité de câblage
Modulaire 150 (24 mod.) 150 DIN 661508 + 661703 – –
Modulaire 200 (24 200 DIN 603606 + 661703 – –
mod.)
Kits pour disjoncteurs boîtier moulé Tmax
XT1 / XT3 300 DIN – 603723 + 661703 603723 + 661703
XT2 200 Platine – 676951 –
XT4 400 Platine – – 676055
 : recommandé -  : possible
