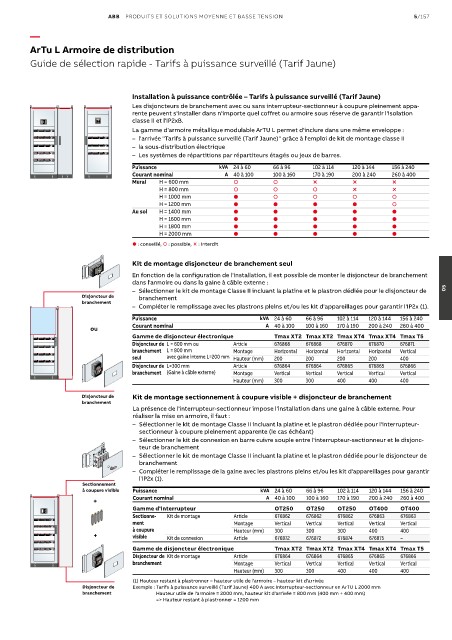

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/157
—
ArTu L Armoire de distribution
Guide de sélection rapide - Tarifs à puissance surveillé (Tarif Jaune)
Installation à puissance contrôlée – Tarifs à puissance surveillé (Tarif Jaune)
Les disjoncteurs de branchement avec ou sans interrupteur-sectionneur à coupure pleinement appa-
ArTu ArTu ArTu ArTu
rente peuvent s'installer dans n'importe quel coffret ou armoire sous réserve de garantir l'isolation
classe II et l'IP2xB.
La gamme d'armoire métallique modulable ArTU L permet d'inclure dans une même enveloppe :
T T T
– l'arrivée "Tarifs à puissance surveillé (Tarif Jaune)" grâce à l'emploi de kit de montage classe II
T T T T T T
– la sous-distribution électrique
T T T T T T
– Les systèmes de répartitions par répartiteurs étagés ou jeux de barres.
T T T T T T
T T T
Puissance kVA 24 à 60 66 à 96 102 à 114 120 à 144 156 à 240
Courant nominal A 40 à 100 100 à 160 170 à 190 200 à 240 260 à 400
Mural H = 600 mm
H = 800 mm
H = 1000 mm
H = 1200 mm
Au sol H = 1400 mm
H = 1600 mm
H = 1800 mm
H = 2000 mm
: conseillé, : possible, : interdit
Kit de montage disjoncteur de branchement seul
En fonction de la configuration de l'installation, il est possible de monter le disjoncteur de branchement
dans l'armoire ou dans la gaine à câble externe :
– Sélectionner le kit de montage Classe II incluant la platine et le plastron dédiée pour le disjoncteur de 05
Disjoncteur de branchement
branchement
– Compléter le remplissage avec les plastrons pleins et/ou les kit d'appareillages pour garantir l'IP2x (1).
ArTu ArTu ArTu
Puissance kVA 24 à 60 66 à 96 102 à 114 120 à 144 156 à 240
ou Courant nominal A 40 à 100 100 à 160 170 à 190 200 à 240 260 à 400
T T T
Gamme de disjoncteur électronique Tmax XT2 Tmax XT2 Tmax XT4 Tmax XT4 Tmax T5
T T T
Disjoncteur de L = 600 mm ou Article 676868 676868 676870 676870 676871
T T T
branchement L = 800 mm Montage Horizontal Horizontal Horizontal Horizontal Vertical
T T T
seul avec gaine interne L=200 mm
T T T Hauteur (mm) 200 200 200 200 400
Disjoncteur de L=300 mm Article 676864 676864 676865 676865 676866
branchement (Gaine à câble externe) Montage Vertical Vertical Vertical Vertical Vertical
Hauteur (mm) 300 300 400 400 400
Disjoncteur de Kit de montage sectionnement à coupure visible + disjoncteur de branchement
branchement
La présence de l'interrupteur-sectionneur impose l'installation dans une gaine à câble externe. Pour
réaliser la mise en armoire, il faut :
– Sélectionner le kit de montage Classe II incluant la platine et le plastron dédiée pour l'interrupteur-
sectionneur à coupure pleinement apparente (le cas échéant)
– Sélectionner le kit de connexion en barre cuivre souple entre l'interrupteur-sectionneur et le disjonc-
teur de branchement
– Sélectionner le kit de montage Classe II incluant la platine et le plastron dédiée pour le disjoncteur de
branchement
– Compléter le remplissage de la gaine avec les plastrons pleins et/ou les kit d'appareillages pour garantir
l'IP2x (1).
Sectionnement
à coupure visible Puissance kVA 24 à 60 66 à 96 102 à 114 120 à 144 156 à 240
ArTu ArTu ArTu Courant nominal A 40 à 100 100 à 160 170 à 190 200 à 240 260 à 400
+
Gamme d'interrupteur OT250 OT250 OT250 OT400 OT400
Sectionne- Kit de montage Article 676862 676862 676862 676863 676863
T T T
ment Montage Vertical Vertical Vertical Vertical Vertical
T T T
à coupure Hauteur (mm) 300 300 300 400 400
+ visible
T T T
T T T Kit de connexion Article 676872 676872 676874 676875 –
T T T Gamme de disjoncteur électronique Tmax XT2 Tmax XT2 Tmax XT4 Tmax XT4 Tmax T5
Disjoncteur de Kit de montage Article 676864 676864 676865 676865 676866
branchement Montage Vertical Vertical Vertical Vertical Vertical
Hauteur (mm) 300 300 400 400 400
(1) Hauteur restant à plastronner = hauteur utile de l'armoire – hauteur kit d'arrivée
Disjoncteur de Exemple : Tarifs à puissance surveillé (Tarif Jaune) 400 A avec interrupteur-sectionneur en ArTU L 2000 mm
branchement Hauteur utile de l'armoire = 2000 mm, hauteur kit d'arrivée = 800 mm (400 mm + 400 mm)
=> Hauteur restant à plastronner = 1200 mm
