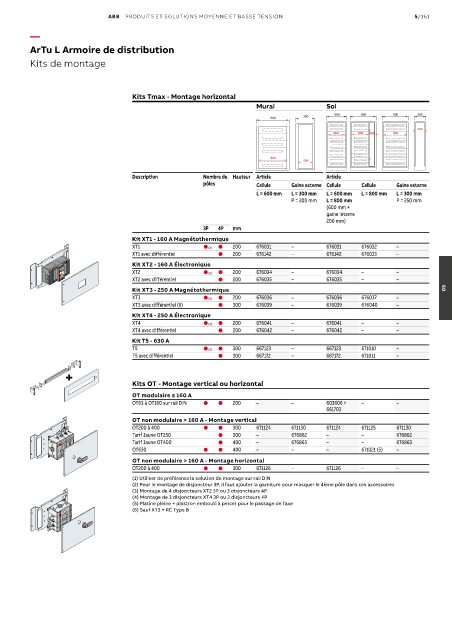

Page 839 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/161

—
ArTu L Armoire de distribution

Kits de montage

Kits Tmax - Montage horizontal
Mural Sol
690 890 890 390
390
690
300
600 600 200 800

600
300
Description Nombre de Hauteur Article Article
pôles Cellule Gaine externe Cellule Cellule Gaine externe
L = 600 mm L = 300 mm L = 600 mm L = 800 mm L = 300 mm
P = 200 mm L = 800 mm P = 250 mm
(600 mm +
gaine interne
200 mm)
3P 4P mm
Kit XT1 - 160 A Magnétothermique
XT1 (2)  200 676031 – 676031 676032 –
XT1 avec différentiel  200 676142 – 676142 676033 –
Kit XT2 - 160 A Électronique
XT2 (2)  200 676034 – 676034 – –
XT2 avec différentiel  200 676035 – 676035 – –
Kit XT3 - 250 A Magnétothermique 05
XT3 (2)  200 676036 – 676036 676037 –
XT3 avec différentiel (6)  300 676039 – 676039 676040 –
Kit XT4 - 250 A Électronique
XT4 (2)  200 676041 – 676041 – –
XT4 avec différentiel  200 676042 – 676042 – –
Kit T5 - 630 A
T5 (2)  300 667123 – 667123 671010 –
T5 avec différentiel  300 667172 – 667172 671011 –

+
Kits OT - Montage vertical ou horizontal
OT modulaire ≤ 160 A
OT63 à OT160 sur rail DIN   200 – – 603606 + – –
661703
OT non modulaire > 160 A - Montage vertical
OT200 à 400   300 671124 671130 671124 671125 671130
Tarif Jaune OT250  300 – 676862 – – 676862
Tarif Jaune OT400  400 – 676863 – – 676863
OT630   400 – – – 671021 (5) –
OT non modulaire > 160 A - Montage horizontal
OT200 à 400   300 671126 – 671126 – –
(1) Utiliser de préférence la solution de montage sur rail DIN
(2) Pour le montage de disjoncteur 3P, il faut ajouter la garniture pour masquer le 4ème pôle dans ces accessoires
(3) Montage de 4 disjoncteurs XT2 3P ou 3 disjoncteurs 4P
(4) Montage de 3 disjoncteurs XT4 3P ou 2 disjoncteurs 4P
(5) Platine pleine + plastron embouti à percer pour le passage de l'axe
(6) Sauf XT3 + RC Type B
