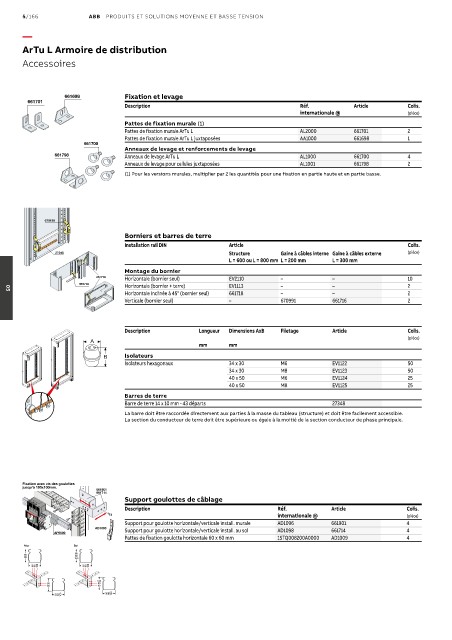

ArTu L Armoire de distribution
Accessoires
661698 Fixation et levage
661701
Description Réf. Article Colis.
internationale @ (pièce)
Pattes de fixation murale (1)
Pattes de fixation murale ArTu L AL2000 661701 2
Pattes de fixation murale ArTu L juxtaposées AA1000 661698 1
661700
Anneaux de levage et renforcements de levage
661798 Anneaux de levage ArTu L AL1000 661700 4
Anneaux de levage pour cellules juxtaposées AL1001 661798 2
(1) Pour les versions murales, multiplier par 2 les quantités pour une fixation en partie haute et en partie basse.
668315 673189
Borniers et barres de terre
Installation rail DIN Article Colis.
27348 Structure Gaine à câbles interne Gaine à câbles externe (pièce)
L = 600 ou L = 800 mm L = 200 mm L = 300 mm
Montage du bornier
661716 Horizontale (bornier seul) EV2110 – – 10
661718 Horizontale (bornier + terre) EV1113 – – 2
Horizontale inclinée à 45° (bornier seul) 661718 – – 2
05
Verticale (bornier seul) – 670991 661716 2
Description Longueur Dimensions AxB Filetage Article Colis.
A (pièce)
mm mm
B Isolateurs
Isolateurs hexagonaux 34 x 30 M6 EV1122 50
34 x 30 M8 EV1123 50
40 x 50 M6 EV1124 25
40 x 50 M8 EV1125 25
Barres de terre
Barre de terre 14 x 10 mm - 43 départs 27348
La barre doit être raccordée directement aux parties à la masse du tableau (structure) et doit être facilement accessible.
La section du conducteur de terre doit être supérieure ou égale à la moitié de la section conducteur de phase principale.
Fixation avec vis des goulottes
jusqu’à 100x100mm.
661901
661714
Support goulottes de câblage
Description Réf. Article Colis.
internationale @ (pièce)
OFF
OFF Support pour goulotte horizontale/verticale install. murale AD1096 661901 4
OFF
AD1009
AP6000 Support pour goulotte horizontale/verticale install. au sol AD1098 661714 4
Pattes de fixation goulotte horizontale 60 x 60 mm 1STQ008200A0000 AD1009 4
Mur Sol
60
60 60 80
80 80 100
60 80 100 60 80 100
100
80 80
60 60
60 80 100 60 80 100
