5/168 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—

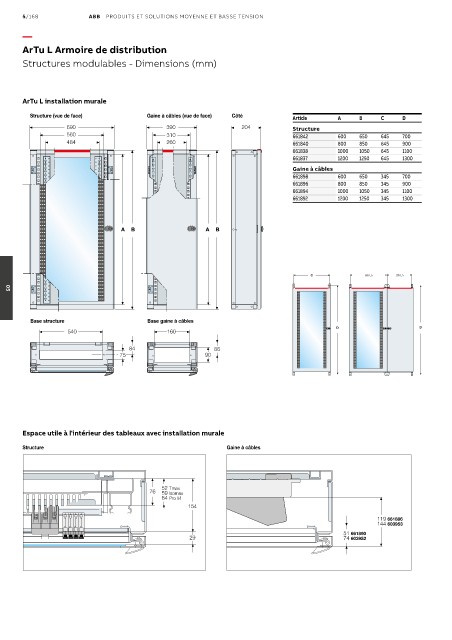

ArTu L Armoire de distribution
Structures modulables - Dimensions (mm)
ArTu L installation murale
Structure (vue de face) Gaine à câbles (vue de face) Côté Article A B C D
690 390 204 Structure
560 310 661842 600 650 645 700
484 260 661840 800 850 645 900
661838 1000 1050 645 1100
661837 1200 1250 645 1300
Gaine à câbles
661898 600 650 345 700
661896 800 850 345 900
661894 1000 1050 345 1100
661892 1200 1250 345 1300
A B A B
C 667,5 367,5
05
Base structure Base gaine à câbles
D D
540 160
84 86
75 90
Espace utile à l'intérieur des tableaux avec installation murale
Structure Gaine à câbles
52 Tmax
76 59 Isomax
84 Pro M
154
119 661886
144 603953
51 661890
29 74 603952
