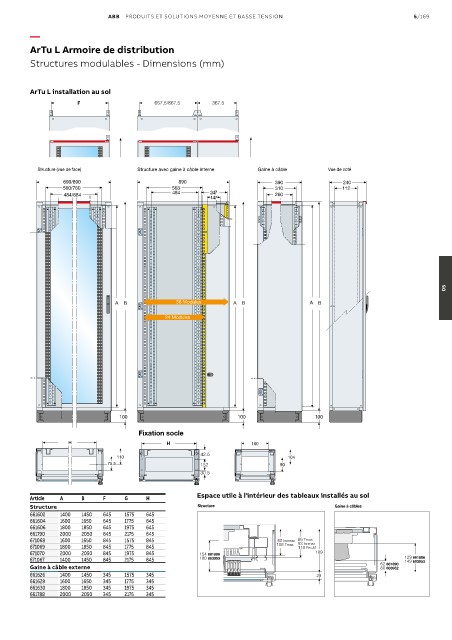

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/169
—
ArTu L Armoire de distribution
Structures modulables - Dimensions (mm)
ArTu L installation au sol
F 667.5/867.5 367.5
Structure (vue de face) Structure avec gaine à câble interne Gaine à câble Vue de coté
690/890 890 390 240
560/760 563 310 112
484/684 484 247 260
Structure (vue de face) Structure avec gaine à câble interne 147 Gaine à câble Vue de coté
F 667.5/867.5 367.5
690/890 890 390 240
560/760 563 310 112
484/684 G 484 247 G 260
147
05
A B 36 Modules A B A B
24 Modules
A B 36 Modules A B A B
G G
Fixation socle 24 Modules
H
42.5
152
30.5
100 100 100
100 100 100
Fixation socle
H
H H 160 160
110 110 42.5 104 104
75.5 75.5 152 90 90
30.5
Article A B F G H Espace utile à l'intérieur des tableaux installés au sol
Structure Structure Gaine à câbles
661602 1400 1450 645 1575 645
661604 1600 1650 645 1775 645
661606 1800 1850 645 1975 645
661790 2000 2050 645 2175 645
671068 1600 1650 845 1575 845 80 Isomax 86 Tmax
93 Isomax
671069 1800 1850 845 1775 845 108 Tmax 118 Pro M
671070 2000 2050 845 1975 845 154 661886 189
671067 1400 1450 845 2175 845 180 603953 129 661886
149 603953
Gaine à câble externe 62 661890
80 603952
661626 1400 1450 345 1575 345 29
661628 1600 1650 345 1775 345
661630 1800 1850 345 1975 345
661788 2000 2050 345 2175 345
