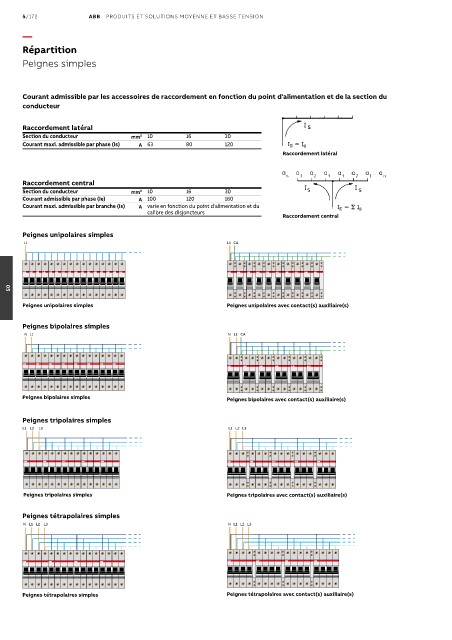

5/172 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Répartition

Peignes simples

Courant admissible par les accessoires de raccordement en fonction du point d'alimentation et de la section du
conducteur

Raccordement latéral
Section du conducteur mm² 10 16 30
Courant maxi. admissible par phase (Is) A 63 80 120
Raccordement latéral

Raccordement central
Section du conducteur mm² 10 16 30
Courant admissible par phase (Ie) A 100 120 160
Courant maxi. admissible par branche (Is) A varie en fonction du point d'alimentation et du
calibre des disjoncteurs
Raccordement central

Peignes unipolaires simples
L1 L1 CA

05
Peignes unipolaires simples Peignes unipolaires avec contact(s) auxiliaire(s)

Peignes bipolaires simples
N L1 N L1 CA

Peignes bipolaires simples Peignes bipolaires avec contact(s) auxiliaire(s)

Peignes tripolaires simples
L1 L2 L3 L1 L2 L3

Peignes tripolaires simples Peignes tripolaires avec contact(s) auxiliaire(s)

Peignes tétrapolaires simples
N L1 L2 L3 N L1 L2 L3

Peignes tétrapolaires simples Peignes tétrapolaires avec contact(s) auxiliaire(s)
