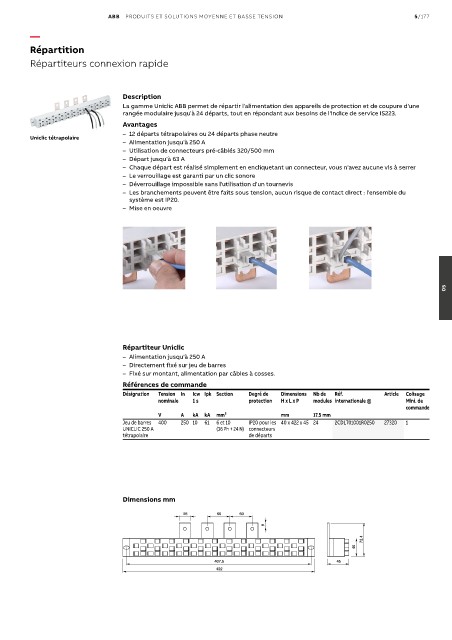

Page 855 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/177

—
Répartition

Répartiteurs connexion rapide

Description
La gamme Uniclic ABB permet de répartir l'alimentation des appareils de protection et de coupure d'une
rangée modulaire jusqu'à 24 départs, tout en répondant aux besoins de l'indice de service IS223.
Avantages
– 12 départs tétrapolaires ou 24 départs phase neutre
Uniclic tétrapolaire
– Alimentation jusqu'à 250 A
– Utilisation de connecteurs pré-câblés 320/500 mm
– Départ jusqu'à 63 A
– Chaque départ est réalisé simplement en encliquetant un connecteur, vous n'avez aucune vis à serrer
– Le verrouillage est garanti par un clic sonore
– Déverrouillage impossible sans l'utilisation d'un tournevis
– Les branchements peuvent être faits sous tension, aucun risque de contact direct : l'ensemble du
système est IP20.
– Mise en oeuvre

05

Répartiteur Uniclic
– Alimentation jusqu'à 250 A
– Directement fixé sur jeu de barres
– Fixé sur montant, alimentation par câbles à cosses.
Références de commande
Désignation Tension In Icw Ipk Section Degré de Dimensions Nb de Réf. Article Colisage
nominale 1 s protection H x L x P modules internationale @ Mini. de
commande
V A kA kA mm² mm 17.5 mm
Jeu de barres 400 250 10 61 6 et 10 IP20 pour les 40 x 422 x 45 24 2CDL701001R0250 27320 1
UNICLIC 250 A (36 Ph + 24 N) connecteurs
tétrapolaire de départs

Dimensions mm

25 60 60
9
72.4
40
407.5 45
422
