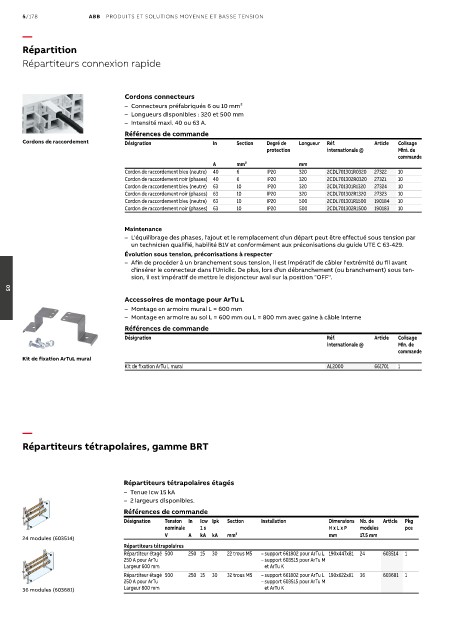

Page 856 - Les indispensables 2021

5/178 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Répartition

Répartiteurs connexion rapide

Cordons connecteurs
– Connecteurs préfabriqués 6 ou 10 mm²
– Longueurs disponibles : 320 et 500 mm
– Intensité maxi. 40 ou 63 A.
Références de commande
Cordons de raccordement Désignation In Section Degré de Longueur Réf. Article Colisage
protection internationale @ Mini. de
commande
A mm² mm
Cordon de raccordement bleu (neutre) 40 6 IP20 320 2CDL701301R0320 27322 10
Cordon de raccordement noir (phases) 40 6 IP20 320 2CDL701302R0320 27321 10
Cordon de raccordement bleu (neutre) 63 10 IP20 320 2CDL701301R1320 27324 10
Cordon de raccordement noir (phases) 63 10 IP20 320 2CDL701302R1320 27323 10
Cordon de raccordement bleu (neutre) 63 10 IP20 500 2CDL701301R1500 190184 10
Cordon de raccordement noir (phases) 63 10 IP20 500 2CDL701302R1500 190183 10

Maintenance
– L'équilibrage des phases, l'ajout et le remplacement d'un départ peut être effectué sous tension par
un technicien qualifié, habilité B1V et conformément aux préconisations du guide UTE C 63-429.
Évolution sous tension, préconisations à respecter
– Afin de procéder à un branchement sous tension, il est impératif de câbler l'extrémité du fil avant
d'insérer le connecteur dans l'Uniclic. De plus, lors d'un débranchement (ou branchement) sous ten-
sion, il est impératif de mettre le disjoncteur aval sur la position "OFF".

05
Accessoires de montage pour ArTu L
– Montage en armoire mural L = 600 mm
– Montage en armoire au sol L = 600 mm ou L = 800 mm avec gaine à câble interne
Références de commande
Désignation Réf. Article Colisage
internationale @ Min. de
commande
Kit de fixation ArTuL mural
Kit de fixation ArTu L mural AL2000 661701 1

—
Répartiteurs tétrapolaires, gamme BRT

Répartiteurs tétrapolaires étagés
– Tenue Icw 15 kA
– 2 largeurs disponibles.
Références de commande
Désignation Tension In Icw Ipk Section Installation Dimensions Nb. de Article Pkg
nominale 1 s H x L x P modules pce
V A kA kA mm² mm 17.5 mm
24 modules (603514)
Répartiteurs tétrapolaires
Répartiteur étagé 500 250 15 30 22 trous M5 – support 661802 pour ArTu L 190x447x81 24 603514 1
250 A pour ArTu – support 603515 pour ArTu M
Largeur 600 mm et ArTu K
Répartiteur étagé 500 250 15 30 32 trous M5 – support 661802 pour ArTu L 190x622x81 36 603681 1
250 A pour ArTu – support 603515 pour ArTu M
36 modules (603681) Largeur 800 mm et ArTu K
