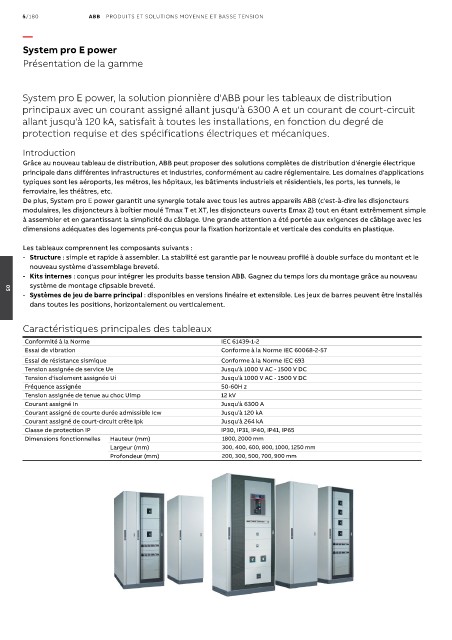

Page 858 - Les indispensables 2021

5/180 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power

Présentation de la gamme

System pro E power, la solution pionnière d'ABB pour les tableaux de distribution
principaux avec un courant assigné allant jusqu'à 6300 A et un courant de court-circuit
allant jusqu'à 120 kA, satisfait à toutes les installations, en fonction du degré de
protection requise et des spécifications électriques et mécaniques.

Introduction
Grâce au nouveau tableau de distribution, ABB peut proposer des solutions complètes de distribution d'énergie électrique
principale dans différentes infrastructures et industries, conformément au cadre réglementaire. Les domaines d'applications
typiques sont les aéroports, les métros, les hôpitaux, les bâtiments industriels et résidentiels, les ports, les tunnels, le
ferroviaire, les théâtres, etc.
De plus, System pro E power garantit une synergie totale avec tous les autres appareils ABB (c'est-à-dire les disjoncteurs
modulaires, les disjoncteurs à boîtier moulé Tmax T et XT, les disjoncteurs ouverts Emax 2) tout en étant extrêmement simple
à assembler et en garantissant la simplicité du câblage. Une grande attention a été portée aux exigences de câblage avec les
dimensions adéquates des logements pré-conçus pour la fixation horizontale et verticale des conduits en plastique.

Les tableaux comprennent les composants suivants :
- Structure : simple et rapide à assembler. La stabilité est garantie par le nouveau profilé à double surface du montant et le
nouveau système d'assemblage breveté.
- Kits internes : conçus pour intégrer les produits basse tension ABB. Gagnez du temps lors du montage grâce au nouveau
système de montage clipsable breveté.
- Systèmes de jeu de barre principal : disponibles en versions linéaire et extensible. Les jeux de barres peuvent être installés
05
dans toutes les positions, horizontalement ou verticalement.

Caractéristiques principales des tableaux

Conformité à la Norme IEC 61439-1-2
Essai de vibration Conforme à la Norme IEC 60068-2-57
Essai de résistance sismique Conforme à la Norme IEC 693
Tension assignée de service Ue Jusqu’à 1000 V AC - 1500 V DC
Tension d'isolement assignée Ui Jusqu’à 1000 V AC - 1500 V DC
Fréquence assignée 50-60H z
Tension assignée de tenue au choc Uimp 12 kV
Courant assigné In Jusqu’à 6300 A
Courant assigné de courte durée admissible Icw Jusqu’à 120 kA
Courant assigné de court-circuit crête Ipk Jusqu’à 264 kA
Classe de protection IP IP30, IP31, IP40, IP41, IP65
Dimensions fonctionnelles Hauteur (mm) 1800, 2000 mm
Largeur (mm) 300, 400, 600, 800, 1000, 1250 mm
Profondeur (mm) 200, 300, 500, 700, 900 mm
