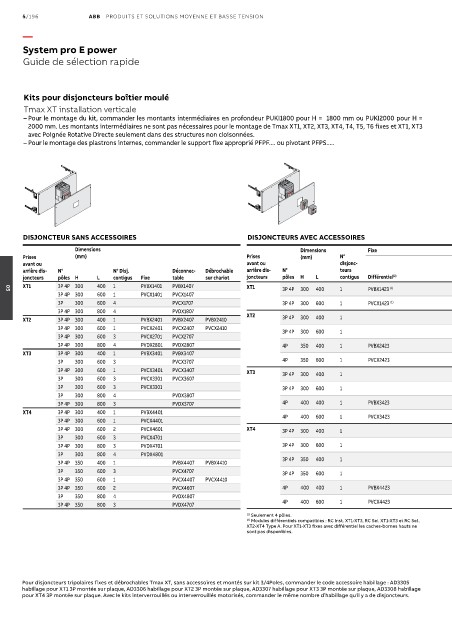

Page 874 - Les indispensables 2021

5/196 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power
Guide de sélection rapide

Kits pour disjoncteurs boîtier moulé
Tmax XT installation verticale
– Pour le montage du kit, commander les montants intermédiaires en profondeur PUKI1800 pour H = 1800 mm ou PUKI2000 pour H =
2000 mm. Les montants intermédiaires ne sont pas nécessaires pour le montage de Tmax XT1, XT2, XT3, XT4, T4, T5, T6 fixes et XT1, XT3
avec Poignée Rotative Directe seulement dans des structures non cloisonnées.
– Pour le montage des plastrons internes, commander le support fixe approprié PFPF.... ou pivotant PFPS.....

DISJONCTEUR SANS ACCESSOIRES DISJONCTEURS AVEC ACCESSOIRES
Dimensions Dimensions Fixe Déconnectable Débrochable sur chariot
Prises (mm) Prises (mm) N°
avant ou avant ou disjonc- Poignée Poignée Poignée
arrière dis- N° N° Disj. Déconnec- Débrochable arrière dis- N° teurs rotative Commande rotative Commande rotative Commande
joncteurs pôles H L contigus Fixe table sur chariot joncteurs pôles H L contigus Différentiel (2) directe moteur directe moteur Différentiel (2) directe moteur
XT1 3P 4P 300 400 1 PVBX1401 PVBX1407 XT1 3P 4P 300 400 1 PVBX1423 (1) PVBX1405 PVBX1404 PVBX1427 PVBX1409
05
3P 4P 300 600 1 PVCX1401 PVCX1407
3P 300 600 4 PVCX1707 3P 4P 300 600 1 PVCX1423 (1) PVCX1405 PVCX1404 PVCX1427 PVCX1409
3P 4P 300 800 4 PVDX1807 XT2
XT2 3P 4P 300 400 1 PVBX2401 PVBX2407 PVBX2410 3P 4P 300 400 1 PVBX2405 PVBX2404 PVBX2427 PVBX2409 PVBX2400 PVBX2412
3P 4P 300 600 1 PVCX2401 PVCX2407 PVCX2410 3P 4P 300 600 1 PVCX2405 PVCX2404 PVCX2427 PVCX2409 PVCX2400 PVCX2412
3P 4P 300 600 3 PVCX2701 PVCX2707
3P 4P 300 800 4 PVDX2801 PVDX2807 4P 350 400 1 PVBX2423 PVBX2417
XT3 3P 4P 300 400 1 PVBX3401 PVBX3407
3P 300 600 3 PVCX3707 4P 350 600 1 PVCX2423 PVCX2417
3P 4P 300 600 1 PVCX3401 PVCX3407 XT3 3P 4P 300 400 1 PVBX3405 PVBX3404 PVBX3427 PVBX3409
3P 300 600 3 PVCX3301 PVCX3607
3P 300 600 3 PVCX3301 3P 4P 300 600 1 PVCX3405 PVCX3404 PVCX3427 PVCX3409
3P 300 800 4 PVDX3807
3P 4P 300 800 3 PVDX3707 4P 400 400 1 PVBX3423
XT4 3P 4P 300 400 1 PVBX4401 4P 400 600 1 PVCX3423
3P 4P 300 600 1 PVCX4401
3P 4P 300 600 2 PVCX4601 XT4 3P 4P 300 400 1 PVBX4405 PVBX4404
3P 300 600 3 PVCX4701
3P 4P 300 800 3 PVDX4701 3P 4P 300 600 1 PVCX4405 PVCX4404
3P 300 800 4 PVDX4801
3P 4P 350 400 1 PVBX4407 PVBX4410 3P 4P 350 400 1 PVBX4427 PVBX4409 PVBX4400 PVBX4412
3P 350 600 3 PVCX4707 3P 4P 350 600 1 PVCX4427 PVCX4409 PVCX4400 PVCX4412
3P 4P 350 600 1 PVCX4407 PVCX4410
3P 4P 350 600 2 PVCX4607 4P 400 400 1 PVBX4423 PVBX4417
3P 350 800 4 PVDX4807
3P 4P 350 800 3 PVDX4707 4P 400 600 1 PVCX4423 PVCX4417
(1) Seulement 4 pôles.
(2) Modules différentiels compatibles : RC Inst. XT1-XT3, RC Sel. XT1-XT3 et RC Sel..
XT2-XT4 Type A. Pour XT1-XT3 fixes avec différentiel les caches-bornes hauts ne
sont pas disponibles.

Pour disjoncteurs tripolaires fixes et débrochables Tmax XT, sans accessoires et montés sur kit 3/4Poles, commander le code accessoire habillage : AD3305
habillage pour XT1 3P montée sur plaque, AD3306 habillage pour XT2 3P montée sur plaque, AD3307 habillage pour XT3 3P montée sur plaque, AD3308 habillage
pour XT4 3P montée sur plaque. Avec le kits interverrouillés ou interverrouillés motorisés, commander le même nombre d’habillage qu'il y a de disjoncteurs.
