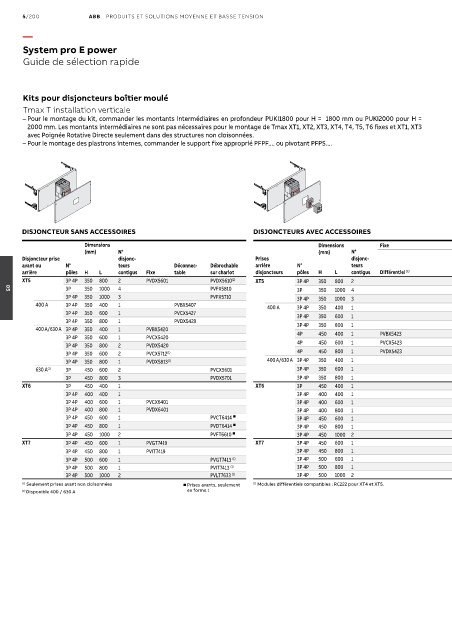

Page 878 - Les indispensables 2021

5/200 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power
Guide de sélection rapide

Kits pour disjoncteurs boîtier moulé
Tmax T installation verticale
– Pour le montage du kit, commander les montants intermédiaires en profondeur PUKI1800 pour H = 1800 mm ou PUKI2000 pour H =
2000 mm. Les montants intermédiaires ne sont pas nécessaires pour le montage de Tmax XT1, XT2, XT3, XT4, T4, T5, T6 fixes et XT1, XT3
avec Poignée Rotative Directe seulement dans des structures non cloisonnées.
– Pour le montage des plastrons internes, commander le support fixe approprié PFPF.... ou pivotant PFPS....

DISJONCTEUR SANS ACCESSOIRES DISJONCTEURS AVEC ACCESSOIRES

Dimensions Dimensions Fixe Déconnectable Débrochable sur chariot
(mm) N° (mm) N°
Disjoncteur prise disjonc- Prises disjonc- Poignée Poignée Poignée
avant ou N° teurs Déconnec- Débrochable arrière N° teurs rotative Commande Interverrouillés rotative rotative Commande Interverrouillés
arrière pôles H L contigus Fixe table sur chariot disjoncteurs pôles H L contigus Différentiel (1) directe moteur Interverrouillés motorisés Différentiel (1) directe directe moteur Interverrouillés motorisés
XT5 3P 4P 350 800 2 PVDX5601 PVDX5610 (2) XT5 3P 4P 350 800 2 PVDX5612
3P 350 1000 4 PVFX5810 3P 350 1000 4 PVFX5812
05
3P 4P 350 1000 3 PVFX5710 3P 4P 350 1000 3 PVFX5712
400 A 3P 4P 350 400 1 PVBX5407 400 A 3P 4P 350 400 1 PVBX5426 PVBX5414 PVBX5412
3P 4P 350 600 1 PVCX5427 3P 4P 350 600 1 PVCX5426 PVCX5414 PVCX5412
3P 4P 350 800 1 PVDX5429
400 A/630 A 3P 4P 350 400 1 PVBX5420 3P 4P 350 800 1 PVDX5426 PVDX5414 PVDX5412
3P 4P 350 600 1 PVCX5420 4P 450 400 1 PVBX5423 PVBX5428
3P 4P 350 800 2 PVDX5420 4P 450 600 1 PVCX5423 PVCX5428
3P 4P 350 600 2 PVCX5712 (1) 4P 450 800 1 PVDX5423 PVDX5428
3P 4P 350 800 1 PVDX5813 (1) 400 A/630 A 3P 4P 350 400 1 PVBX5406 PVBX5404
630 A (1) 3P 450 600 2 PVCX5601 3P 4P 350 600 1 PVCX5406 PVCX5404
3P 450 800 3 PVDX5701 3P 4P 350 800 1 PVDX5406 PVDX5404
XT6 3P 450 400 1 XT6 3P 450 400 1
3P 4P 400 400 1 3P 4P 400 400 1
3P 4P 400 600 1 PVCX6401 3P 4P 400 600 1 PVCX6405 PVCX6404
3P 4P 400 800 1 PVDX6401 3P 4P 400 800 1 PVDX6405 PVDX6404
3P 4P 450 600 1 PVCT6414 n 3P 4P 450 600 1 PVCX6415 n PVCX6412 n
3P 4P 450 800 1 PVDT6414 n 3P 4P 450 800 1 PVDX6415 n PVDX6412 n
3P 4P 450 1000 2 PVFT6610 n 3P 4P 450 1000 2 PVFX6615 PVFX6612 n
XT7 3P 4P 450 600 1 PVGT7419 XT7 3P 4P 450 600 1 PVCE1241 PVGT7419 PVCE1241
3P 4P 450 800 1 PVIT7419 3P 4P 450 800 1 PVDE1241 PVIT7419 PVDE1241
3P 4P 500 600 1 PVGT7413 (1) 3P 4P 500 600 1 PVCE1240 * PVGT7413 * PVCE1240 *
3P 4P 500 800 1 PVIT7413 (1) 3P 4P 500 800 1 PVDE1240 * PVIT7413 * PVDE1240 *
3P 4P 500 1000 2 PVLT7633 (1) 3P 4P 500 1000 2 PVFE1263 *
(1) Seulement prises avant non cloisonnées n Prises avants, seulement (1) Modules différentiels compatibles : RC222 pour XT4 et XT5.
(2) Disponible 400 / 630 A en forme 1
