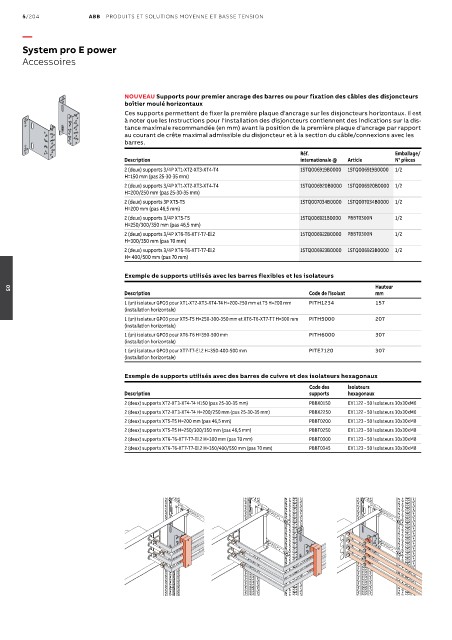

Page 882 - Les indispensables 2021

5/204 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power
Accessoires

NOUVEAU Supports pour premier ancrage des barres ou pour fixation des câbles des disjoncteurs
boîtier moulé horizontaux
Ces supports permettent de fixer la première plaque d'ancrage sur les disjoncteurs horizontaux. Il est
à noter que les Instructions pour l'installation des disjoncteurs contiennent des indications sur la dis-
tance maximale recommandée (en mm) avant la position de la première plaque d'ancrage par rapport
au courant de crête maximal admissible du disjoncteur et à la section du câble/connexions avec les
barres.
Réf. Emballage/
Description internationale @ Article N° pièces
2 (deux) supports 3/4P XT1-XT2-XT3-XT4-T4 1STQ006919B0000 1STQ006919B0000 1/2
H=150 mm (pas 25-30-35 mm)
2 (deux) supports 3/4P XT1-XT2-XT3-XT4-T4 1STQ006920B0000 1STQ006920B0000 1/2
H=200/250 mm (pas 25-30-35 mm)
2 (deux) supports 3P XT5-T5 1STQ007034B0000 1STQ007034B0000 1/2
H=200 mm (pas 46,5 mm)
2 (deux) supports 3/4P XT5-T5 15TQ006921B0000 PBBT0300N 1/2
H=250/300/350 mm (pas 46,5 mm)
2 (deux) supports 3/4P XT6-T6-XT7-T7-El.2 15TQ006922B0000 PBBT0300N 1/2
H=300/350 mm (pas 70 mm)
2 (deux) supports 3/4P XT6-T6-XT7-T7-El.2 1STQ006923B0000 1STQ006923B0000 1/2
H= 400/500 mm (pas 70 mm)

Exemple de supports utilisés avec les barres flexibles et les isolateurs
Hauteur
Description Code de l'isolant mm
05
1 (un) isolateur GPO3 pour XT1-XT2-XT3-XT4-T4 H=200-250 mm et T5 H=200 mm PITH1234 157
(installation horizontale)
1 (un) isolateur GPO3 pour XT5-T5 H=250-300-350 mm et XT6-T6-XT7-T7 H=300 mm PITH5000 207
(installation horizontale)
1 (un) isolateur GPO3 pour XT6-T6 H=350-500 mm PITH6000 307
(installation horizontale)
1 (un) isolateur GPO3 pour XT7-T7-El.2 H=350-400-500 mm PITE7120 307
(installation horizontale)

Exemple de supports utilisés avec des barres de cuivre et des isolateurs hexagonaux
Code des lsolateurs
Description supports hexagonaux
2 (deux) supports XT2-XT3-XT4-T4 H150 (pas 25-30-35 mm) PBBX0150 EV1122 - 50 isolateurs 30x30xM6
2 (deux) supports XT2-XT3-XT4-T4 H=200/250 mm (pas 25-30-35 mm) PBBX2250 EV1122 - 50 isolateurs 30x30xM6
2 (deux) supports XT5-T5 H=200 mm (pas 46,5 mm) PBBT0200 EV1123 - 50 isolateurs 30x30xM8
2 (deux) supports XT5-T5 H=250/300/350 mm (pas 46,5 mm) PBBT0250 EV1123 - 50 isolateurs 30x30xM8
2 (deux) supports XT6-T6-XT7-T7-El.2 H=300 mm (pas 70 mm) PBBT0300 EV1123 - 50 isolateurs 30x30xM8
2 (deux) supports XT6-T6-XT7-T7-El.2 H=350/400/550 mm (pas 70 mm) PBBT0345 EV1123 - 50 isolateurs 30x30xM8
