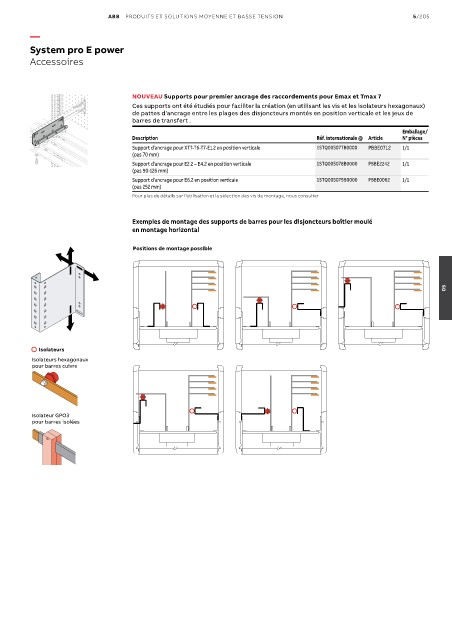

Page 883 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/205

—
System pro E power
Accessoires

NOUVEAU Supports pour premier ancrage des raccordements pour Emax et Tmax 7
Ces supports ont été étudiés pour faciliter la création (en utilisant les vis et les isolateurs hexagonaux)
de pattes d’ancrage entre les plages des disjoncteurs montés en position verticale et les jeux de
barres de transfert .
Emballage/
Description Réf. internationale @ Article N° pièces
Support d’ancrage pour XT7-T6-T7-E1.2 en position verticale 1STQ005077B0000 PBBE0712 1/1
(pas 70 mm)
Support d’ancrage pour E2.2 – E4.2 en position verticale 1STQ005078B0000 PBBE2242 1/1
(pas 90-126 mm)
Support d’ancrage pour E6.2 en position verticale 1STQ005079B0000 PBBE0062 1/1
(pas 252 mm)
Pour plus de détails sur l’utilisation et la sélection des vis de montage, nous consulter

Exemples de montage des supports de barres pour les disjoncteurs boîtier moulé
en montage horizontal

Positions de montage possible

05

Isolateurs
Isolateurs hexagonaux
pour barres cuivre

Isolateur GPO3
pour barres isolées
