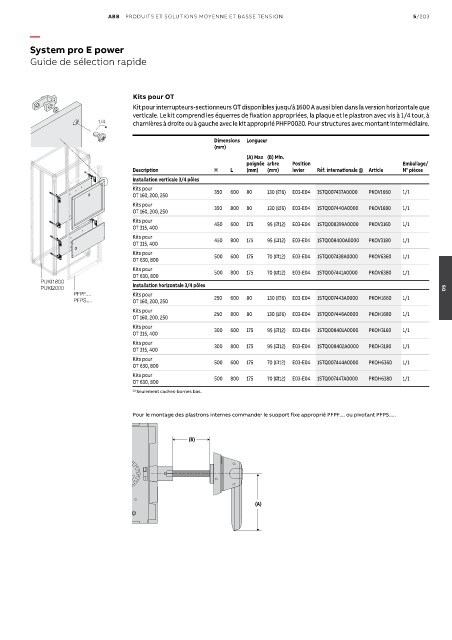

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/203

—
System pro E power
Guide de sélection rapide

Kits pour OT
Kit pour interrupteurs-sectionneurs OT disponibles jusqu'à 1600 A aussi bien dans la version horizontale que
verticale. Le kit comprend les équerres de fixation appropriées, la plaque et le plastron avec vis à 1/4 tour, à
1/4 charnières à droite ou à gauche avec le kit approprié PHFP0020. Pour structures avec montant intermédiaire.
Dimensions Longueur
(mm)
(A) Max (B) Min.
poignée arbre Position Emballage/
Description H L (mm) (mm) levier Réf. internationale @ Article N° pièces
Installation verticale 3/4 pôles
Kits pour
OT 160, 200, 250 350 600 80 130 ( 6) E03-E04 1STQ007437A0000 PKOV1660 1/1
Kits pour 350 800 80 130 ( 6) E03-E04 1STQ007440A0000 PKOV1680 1/1
OT 160, 200, 250
Kits pour 450 600 175 95 ( 12) E03-E04 1STQ008399A0000 PKOV3160 1/1
OT 315, 400
Kits pour 450 800 175 E03-E04 1STQ008400A0000 PKOV3180 1/1
OT 315, 400 95 ( 12)
Kits pour
OT 630, 800 500 600 175 70 ( 12) E03-E04 1STQ007438A0000 PKOV6360 1/1
Kits pour
OT 630, 800 500 800 175 70 ( 12) E03-E04 1STQ007441A0000 PKOV6380 1/1
PUKI1800 Installation horizontale 3/4 pôles
PUKI2000 05
PFPF.... Kits pour
PFPS.... OT 160, 200, 250 250 600 80 130 ( 6) E03-E04 1STQ007443A0000 PKOH1660 1/1
Kits pour 250 800 80 E03-E04 1STQ007446A0000 PKOH1680 1/1
OT 160, 200, 250 130 ( 6)
Kits pour
OT 315, 400 300 600 175 95 ( 12) E03-E04 1STQ008401A0000 PKOH3160 1/1
Kits pour
OT 315, 400 300 800 175 95 ( 12) E03-E04 1STQ008402A0000 PKOH3180 1/1
Kits pour 500 600 175 70 ( 12) E03-E04 1STQ007444A0000 PKOH6360 1/1
OT 630, 800
Kits pour 500 800 175 70 ( 12) E03-E04 1STQ007447A0000 PKOH6380 1/1
OT 630, 800
(1) Seulement caches-bornes bas.

Pour le montage des plastrons internes commander le support fixe approprié PFPF.... ou pivotant PFPS.....

(B)

(A)
